SNMPによるネットワークモニタリング「第2版」：第5回 図解で知るSNMP――MIB情報のすべて (6/8)

[大澤文孝，ITmedia]

　ifTableは、それぞれのインタフェースの詳細を保持したテーブルであり、ifNumberの数だけ要素がある（図6）。interfacesサブツリーに備わる各オブジェクトの意味は、次の表3、表4の通りだ。

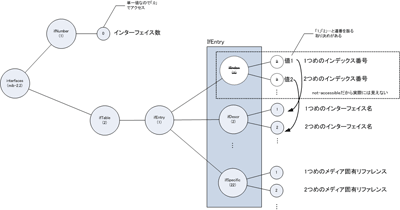

図6■interfacesサブツリーの構造

表3■interfacesサブツリー

名称	OID	型	意味
ifNumber	interfaces.1	Integer32	インタフェース数
ifTable	interfaces.2	SEQUENCE OF IfEntry	IfEntryのテーブル（表4）。ifNumberの数だけ要素が存在する。

表4a■ifTableの配下の構造（IfEntry）インデックス

名称	OID	型	意味
ifIndex	interfaces.2.1.1	InterfaceIndex	「1」「2」…という連番。インスタンスにアクセスする際のインデックス。

表4b■ifTableの配下の構造（IfEntry）オブジェクト

名称	OID	型	意味
ifDescr	interfaces.2.1.2	DisplayString	インタフェース名などの概要
ifType	interfaces.2.1.3	IANAifType	インタフェースの種類
ifMtu	interfaces.2.1.4	Integer32	MTUの値
ifSpeed	interfaces.2.1.5	Gauge32	通信速度。単位はbps
ifPhysAddress	interfaces.2.1.6	PhysAddress	物理アドレス（MACアドレスなど）
ifAdminStatus	interfaces.2.1.7	INTEGER	管理者向けのインタフェースの状態。1（有効）、2（無効）、3（テスト中）のいずれか。
ifOperStatus	interfaces.2.1.8	INTEGER	操作ステータス。上記の1、2、3、のほか、4（不明）、5（活性化されていない）、6（コンポーネントが提供されていない）、7（下位層がダウンしている）。
ifLastChange	interfaces.2.1.9	TimeTicks	ifOperStatusが最後に変化したときのsysUpTimeの値。
ifInOctets	interfaces.2.1.10	Counter32	受信した総バイト数
ifInUcastPkts	interfaces.2.1.11	Counter32	受信したユニキャストパケット数
ifInNUcastPkts	interfaces.2.1.12	Counter32	受信した非ユニキャストパケット数。推奨されない。代わりにifMulticastPktsまたはifInBroadcastPktsを使う（これらはifXTable（mib-2.31以下）にある）。
ifInDiscards	interfaces.2.1.13	Counter32	破棄された受信パケット数
ifInErrors	interfaces.2.1.14	Counter32	受信エラーのパケット数
ifInUnknownProtos	interfaces.2.1.15	Counter32	プロトコル不明の受信パケット数
ifOutOctets	interfaces.2.1.16	Counter32	送信した総バイト数
ifOutUcastPkts	interfaces.2.1.17	Counter32	送信したユニキャストパケット数
ifOutNUcastPkts	interfaces.2.1.18	Counter32	送信した非ユニキャストパケット数。推奨されない。代わりにifOutMulticastPktsまたはifOutBroadcastPktsを使う（これらはifXTable（mib-2.31以下）にある）。
ifOutDiscards	interfaces.2.1.19	Counter32	破棄された送信パケット数
ifOutErrors	interfaces.2.1.20	Counter32	送信エラーのパケット数
ifOutQLen	interfaces.2.1.21	Gauge32	送信パケットキューの長さ
ifSpecific	interfaces.2.1.22	OBJECT IDENTIFIER	インタフェースを利用するために使われるメディア特有のMIBへのリファレンス。ただし推奨されない。

　より詳細なインタフェース情報は、interfacesサブツリーではなく、ifMIBサブツリー（mib-2.31）から取得することもできる（RFC2233を参照）。ここでは、あるインタフェースに対する「送信バイト数」「受信バイト数」を調べて、トラフィックを計測したいとしよう。

　その場合、次の手順をとればよい。

［1］インタフェース名を探す

　インタフェースの情報は、図6に示した通り、表4に示したテーブル形式で格納されている。そこでまずは、取得したいインタフェースのインデックス番号を調べる。

　これには幾つかの方法があるが、一般的なのはインタフェース名を調べることだ。表4に示したように、インタフェース名は、ifDescrが保持している。そこで、次のようにsnmpwalkコマンドを実行して、インタフェース名一覧を得るのだ。

$ snmpwalk -c hogeprivate -v 1 localhost ifDescr
IF-MIB::ifDescr.1 = STRING: lo
IF-MIB::ifDescr.2 = STRING: sit0
IF-MIB::ifDescr.3 = STRING: eth0

　上記の例では、「lo」「sit0」「eth0」の3つのインタフェースが搭載されており、インデックス番号は、先頭から順に「1」「2」「3」であることが分かる（もちろん表示される値は、環境によって異なる）。

［2］インタフェースの情報を取得する

　ここでは［1］の結果、eth0に関して調べたいとしよう。つまり、この例ではインデックス番号が3番だ。表4に示したように、受信パケット数はifInOctetsであるから、snmpgetコマンドを使って、

$ snmpget -c hogeprivate -v 1 localhost ifInOctets.3
IF-MIB::ifInOctets.3 = Counter32: 9000663

と取得できる。また同様に、送信パケット数はifOutOctetsであることから、

$ snmpget -c hogeprivate -v 1 localhost ifOutOctets.3
IF-MIB::ifOutOctets.3 = Counter32: 879194

となる。

　ここではinterfacesサブツリーから情報を取得したが、もしIPパケットを対象にしたいのであれば、ipサブツリーからたどるのもよいだろう（関連リンク、IP-MIBを参照）。
