テープレイアウトやデータ書き込み技術など、LTOフォーマットに関わる技術を簡単に紹介したが、今回はLTO製品のメカ部分や制御技術に焦点を当てたいと思う。

[関根史和，ITmedia]

　もう1つの冗長機能として、テープが巻き取られる前に複数のセンサーがリーダーピンのスナップを確かめている。1つのセンサーはカプラーメカニズムが完全に回転して、リーダーピンの連結位置に到達しているかを確認する。2つの独立したセンサーが、リーダーピンの両端にリーダーブロックがスナップしていることを感知しているのだ。これで、リーダーピンの片方だけしかスナップしていない状態も検知できる。

リーダーピンとリーダーブロックの連結

　上記の図は、リーダーピンとリーダーブロックが連結しているところを表している。いったんきちんと連結が確認されたら、巻き取りリールが回転し始め、リーダーブロックはテープパスを通って、巻き取りリールまで持っていく。巻き取りリールまで到達したリーダーブロックは、下図のようにハブと結合する。

　リーダーブロックは半月の形をしており、巻き取りリールにテープがぴったりと装着できる。また、リーダーブロックが装着された両端に発生する小さなくぼみや切れ目は、データ領域が始まる前のテープ部が巻き取られることにより、非常になめらかな円筒形の表面として作り出されるのだ。

　下図は、ブロックリーダーがリールと合体した後のリール回転方向を示している。この回転方向は、テープがフォワード方向に読み書きしている時にも使われる。もちろん、逆方向に向かって読み書きしているときは、図とは反対向きにリールが回転する。

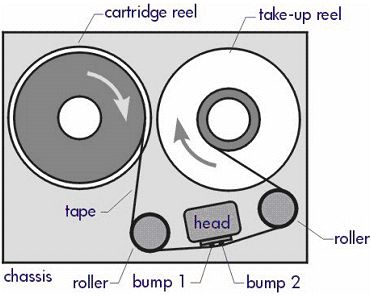

HP製ドライブのLoad時リール回転方向
