インターネットアプリケーション時代の企業ネットワーク再設計
＞
ネットワーク設計事例
|
|
よろずや株式会社の概要は，前記のとおりである。引き続き，この事例を元にして，実際にネットワーク設計を進めてみることにする。
日本の企業にとって，ネットワーク維持コストの多くはWANネットワークの回線費用となる。このため，実際のネットワーク設計では，WANレベルの設計から着手し，決定したWANを前提にLANの設計とサーバーの配置を決定することが多い。本稿でも，この手順に則って設計を試みる。
|
|
|
WANレベルのネットワーク設計では，各拠点のネットワーク利用者数を基準として，拠点間の帯域を決定する。すでに述べたとおり，ネットワーク維持コストの多くは，WANネットワークの回線費用となるため，できるだけ低価格な回線を選択することとなる。
本例のネットワーク利用者数は，東京本社396名，大阪支店133名，神戸営業所2名，福岡支店67名となっている。このネットワーク利用者数から考えて，神戸営業所に関しては，拠点内にサーバーを設置せず，大阪支店へのダイヤルアップ接続とした。ほかの拠点は，このネットワーク利用者数から考えてサーバーを設置する必要があるため，常時接続（128Kbpsフレームリレー）で接続することとした。
インターネットへは，東京本社から1.5Mbpsの専用回線で接続する。

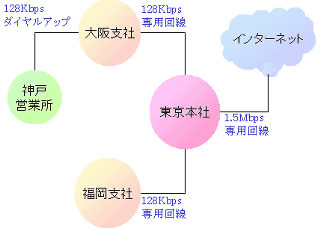

Fig.4-1 WANレベルのネットワーク設計（図版をクリックすると拡大可能）
 |
