 QGD-1600PにはHDMI出力端子やUSB 2.0/3.0ポートも搭載されている。モニタ、マウスやキーボードを接続すれば「HybridDesk Station」にアクセスすることができるので、そこからQTSを起動すれば、ネットワークを介することなく管理画面が利用できる。

HDMI接続 HDMI出力を介して接続したモニタの画面。HybridDesk Stationのランチャーが表示されている
HDMI接続 HybridDesk StationからQTSを起動したところ

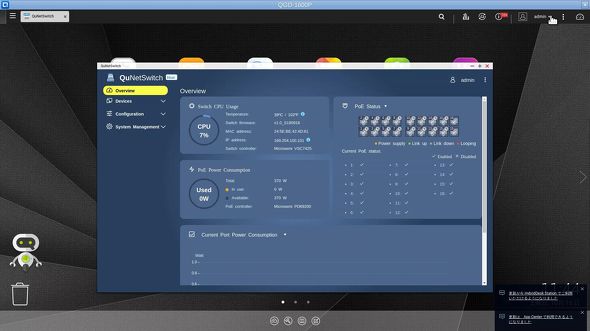

HDMI接続 QGD-1600P単体でQuNetSwitchを起動し、設定することができる

 “インテリジェント”と名の付く通り、スイッチ部分は多機能だ。サポートしている主な機能を以下に挙げる。

  • ポートごとの有効/無効制御、通信速度、フローコントロール、ジャンボフレーム
  • PoE
  • VLAN(Tagged、Untagged)
  • リンクアグリゲーション(Static、LACP)
  • ACL
  • IGMP
  • QoS
  • ポートミラーリング
  • LLDP
  • ループ検出

 これらは、管理ツールである「QuNetSwitch」から状況を確認したり設定を変更したりできる。

グラフ表示 ポート単位の転送パケット量、エラー、フィルタリングされた数などをグラフなどで表示
ポートごとに設定可能 ポートごとに有効/無効、速度、フローコントロール、ジャンボフレームの設定が可能
LACP設定 LACP(Link Aggregation Control Protocol)は、IEEE 802.3adで規定されているリンクアグリゲーションプロトコルの1つ。複数のポートをまとめて高速化、冗長化できる
ACL設定 ACLを設定して不要な通信をブロックする
ポートミラーリング設定 ポートミラーリングでは指定したポート(複数指定可)の送受信パケットを指定したポートにコピーする。障害調査やモニタリングに有効だ

全16ポートがPoE対応 レイアウトの自由度が増す

 QGD-1600Pのスイッチ部にある16ポートは、先述の通り全てPoEに対応している。

 LANケーブルで給電を行うための規格であるPoEは、現在のオフィス環境において非常に重要だ。単に線が1本少なくて済むというメリットはもちろんだが、長距離配線と短距離配線の混在によるレイアウトの制限がなくなるというメリットがより大きい。

 大企業の社内ネットワークは、バックボーンネットワークをコアスイッチで構成し、拠点や部門をエッジスイッチで管理、デスクの「島」には「島ハブ」と呼ばれる安価なスイッチングハブを設置し、PCなどのクライアント機器を接続する、という構成を取ることが多い。中小企業なら、コアスイッチの1階層下にあるエッジスイッチが中心となり、その下に島ハブという構成を取ることが多い。

 エッジスイッチのダウンリンクポートには島ハブを接続することが一般的だが、そのエッジスイッチと島ハブがPoEに対応していないと、LANケーブルの他に電源ケーブルやACアダプタをつながなくてはならない。LANケーブルを長く引っ張っても、結局はコンセントのそばに設置せざるを得なくなるのだ。

 だが、PoEに対応していれば、LANケーブルが敷設できる場所ならどこにでも島ハブを設置できる。QGD-1600Pは全16ポートが「PoE PSE(15.4W)」「PoE+ PSE(30W)」に対応し、うち4ポートは「PoE++ PSE(最大60W)」にも対応している。

 QGD-1600PはPoE機器に合計で370Wまで給電できるが、PoE+以上の電力を要求する機器を多数接続してしまうと、供給能力をオーバーしてしまうこともあり得る。そこで、本機では供給先の優先度を「Critical(最重要)」「High(高)」「Low(低)」の3段階で指定できるようになっている。

 とはいえ、PoE対応機器を頻繁に追加したり削除したりするケースはそれほど多くはないはず。QuNetSwitchでは、機器の消費電力をポート単位でグラフ表示することができるので、まずはそれを参考に余裕を見た構成で運用することを心掛けるべきだろう。利用時間帯が限られている機器なら、PoEを有効にする時間帯をスケジューリングすることで、不要な時間帯には電力を供給しないということもできる。

 その他、PoEへの給電を停止または再開することで、リモートからIPカメラの(再)起動などをする、といった運用も可能だ。

PoE機器の利用例 PoE対応機器の利用例。QGD-1600Pは最大60Wを供給可能なPoE++に対応している
設定画面 PoE設定画面。PoEモードの設定と優先度を設定できる
仮想化画面 PoEスケジュール画面。ポート単位でスケジュールの有効/無効、曜日ごとの有効時間帯を設定できる
