IPセグメントの分割を考える場合には，まずIPセグメントの役割に着目すべきである。一般的に考えられるIPセグメントの役割とは，次のとおりとなる。
- 利用者セグメント
- 利用者のクライアントPCを接続するためのセグメントである。利用者セグメントは，セグメント内のノードが100台を超えないように，ビルフロアや部署を基準に分割する。
- サーバーセグメント
- サーバーのみを接続するセグメントである。すべての利用者セグメントからアクセスされるサーバーを配置する。ただし，インターネットから頻繁にアクセスされるサーバーはインターネットセグメントに，支店や営業所などの企業内遠隔地から頻繁にアクセスされるサーバーはWANセグメントに，それぞれ接続する。
- インターネットセグメント
- インターネットとの接続境界となるセグメントであり，ファイアウォールやインターネットから頻繁にアクセスされるサーバーを配置する。
- WANセグメント
- 支店や営業所など，企業内遠隔地との接続境界となるセグメントである。企業内遠隔地からのアクセスが多いサーバーを配置する。

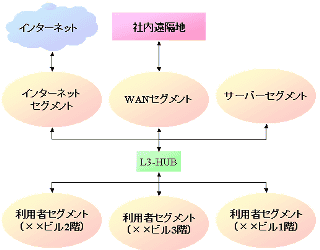

Fig.3-6 IPセグメント構成（図版をクリックすると拡大可能）
 |
