まるでプールの断面図　水中映像をスムーズに合成するNHKの独自カメラが五輪中継に

公開 2012年07月06日 15時25分

更新 2012年07月06日 03時24分

[ITmedia]

印刷する

　NHK独自のカメラ「ツインズカム」が、ロンドン五輪のシンクロナイズドスイミングの中継で活躍する。水中と水上それぞれで撮影した映像を、水面を挟んだ1つのスムーズな映像に合成できる特殊なカメラ。演技中の選手の水中での動きも楽しめそうだ。

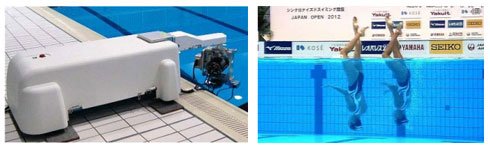

ツインズカム（左）と、ツインズカムの映像効果。ツインズカムは、2000（長さ）×780（幅）×530（高さ）ミリ、重さは176キロ＋固定用ウェイト

　ツインズカムは、水中と水上に設置した2台のカメラの映像を、水面を境界に合成し、水面にレンズを置いて撮影したかのような映像を表現するカメラ。NHK独自の技術で、国内の中継で運用しながら改良を重ねてきた。

　水と空気中では光の屈折率が異なるため、2つの映像を単純に合成すると、水中の物体が拡大表示され、スムーズにつながる映像にはならないが、ツインズカムは上下のカメラのズーム比を自動調整し、自然に見える映像を作り出す。

　2台のカメラ間での精密な位置調整や高精度の連続動作、レンズの光学的な歪み補正などで、スムーズな映像合成を実現したという。カメラの配置や制御方法などを工夫し、ズーム・パン操作も可能に。選手の動きをスムーズにフォローできるとしている。

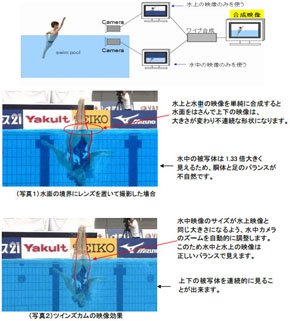

ツインズカムの仕組み

　オリンピック放送機構（OBS）から協力依頼を受け、シンクロ中継への採用が決まったという。中継では、NHKが世界を代表して映像を制作し、各国の放送局に提供。水面の演技を作り出すための水中の動きや、ジャンプの高さを確保するための水中でのコンビネーションなど、「これまでにない演出でロンドン五輪の映像をお伝えする」としている。
