光沢平面上に直立空中像、裸眼で視認 電通大「PortOn」開発
Innovative Tech：
このコーナーでは、テクノロジーの最新研究を紹介するWebメディア「Seamless」を主宰する山下裕毅氏が執筆。新規性の高い科学論文を山下氏がピックアップし、解説する。
電気通信大学の研究チームが2019年に発表した「PortOn」は、机や床など光沢のある平面上に置くだけで、裸眼で視認可能な直立の空中像（CGキャラクター）を表示できる光学ディスプレイだ。

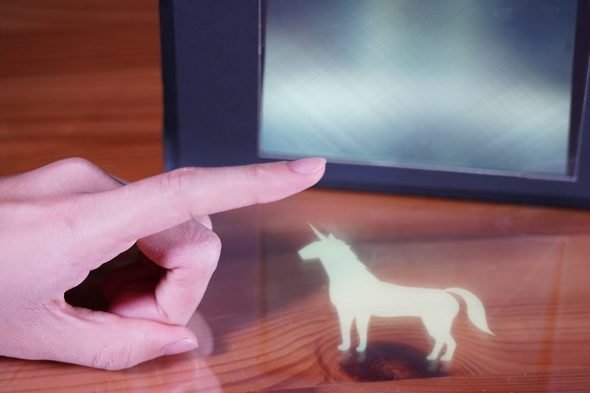

PortOnを用いてユニコーン（空中像）を表示している様子
光学シースルーHMD（Head Mounted Display）やスマートフォン、大型装置を必要としないため気軽に使え、不特定多数が集まる公共の場所にも適している。
本体はボックス型で持ち運び可能な大きさ、既存の光沢平面に置いて使用する。ディスプレイ、鏡、再帰透過光学素子、視界制御フィルム、光沢平面で構成され、全てボックス内に収まっている。

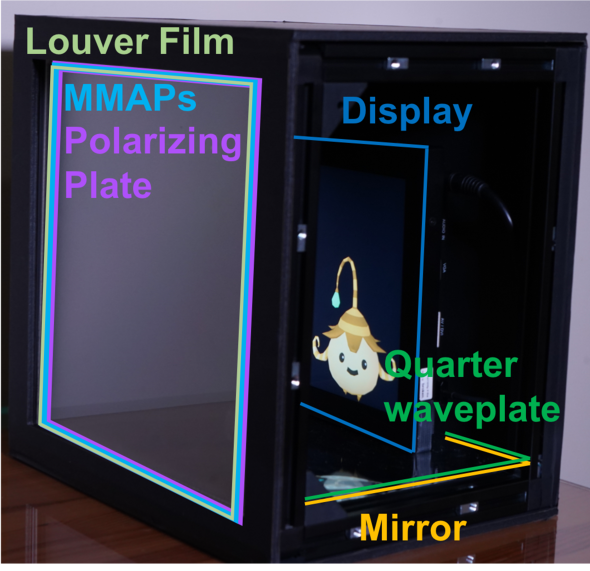

ボックス内の内部
ディスプレイからの光を鏡で反射し、再帰透過光学素子を通過、光沢平面で反射することで、光沢平面上に垂直空中像を生成する。フローリングや大理石、ガラスなどにも表示可能。ボックスを大きくすれば、表示される空中像も大きくなるため、床への大規模表示も可能だ。

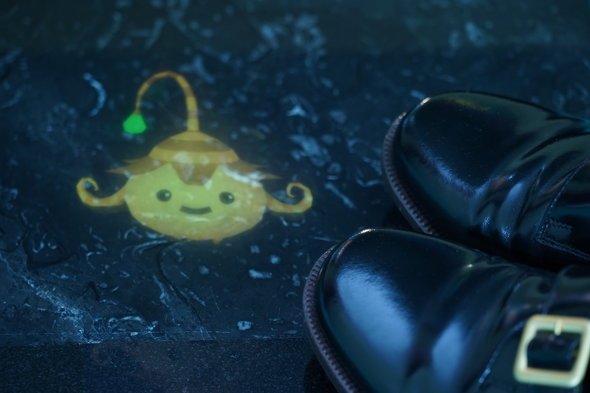

大理石に表示している様子

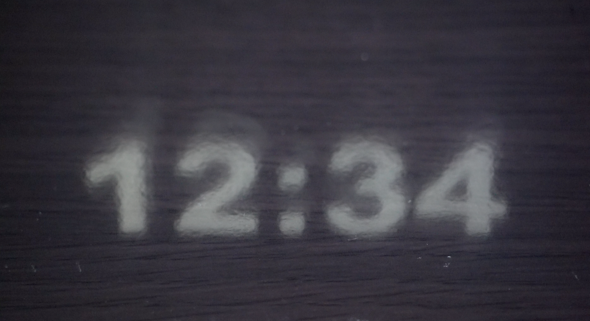

フローリングに表示している様子
よく見ると、手やボックスは光沢平面に反射して逆さに映っているが、空中像は逆さにはほとんど映っていない。これはディスプレイの偏光特性を利用したものだ。水平面の中の像を除去することで、空中像そのものが際立つようにしている。

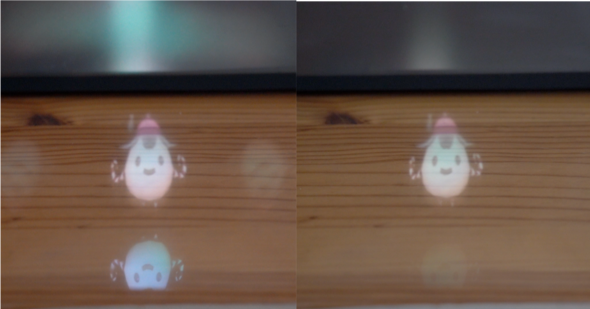

（左）水平面の中に高輝度の像が映る（右）水平面の中の像を除去した様子
縦偏光・横偏光や斜偏光の液晶ディスプレイ、もしくは有機ELやプロジェクターなどの偏光がないディスプレイでは、偏光板（場合によって波長板も）を使用し除去する。
