　複数の色や素材が混在するフィラメントは、どのように作成するのか。例えば、赤、緑、青の混ざり合ったフィラメントを作成する場合、まず指定した場所に赤を印刷し3Dプリンタを一時停止させる。この間に手作業で赤から緑の材料に取り換え、最初に戻して緑を印刷、同じように青色も印刷、最後に色の接合部を接着剤代わりに上から部分的に印刷する。このように必要な場所に必要な色や素材を順に印刷することで、プログラムされた複雑な螺旋状のフィラメントが完成する。

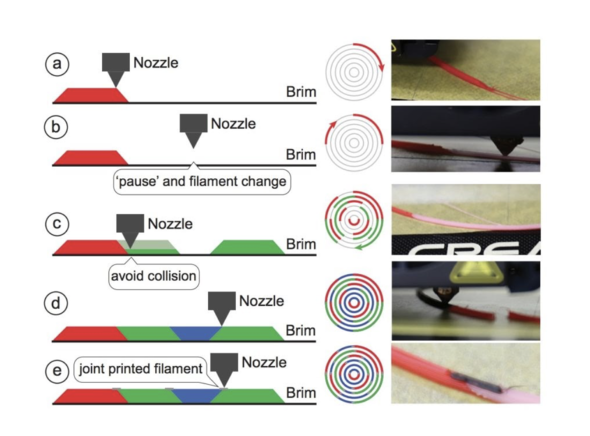

色と素材が混ざり合った1本のフィラメントの作成工程。赤色を印刷（a）、ノズルを最初に戻してフィラメントを交換（b）、緑色を印刷（c）、同じように青色も印刷（d）最後にこれら色が離れないように接続箇所にも部分的に印刷する（e）

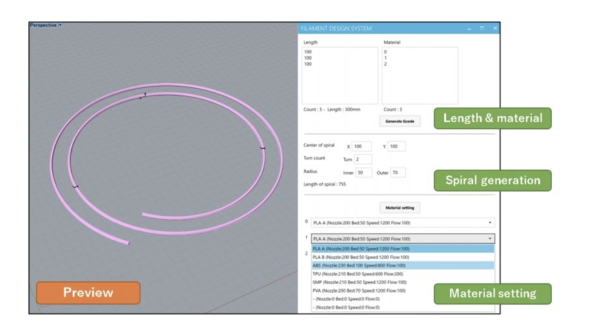

　フィラメントの印刷には、材料の種類と接続順序、各材料の長さをまとめたリストが必要であり、このパラメーターリストを基に、印刷するフィラメント用のGコード（制御命令）を作成する。

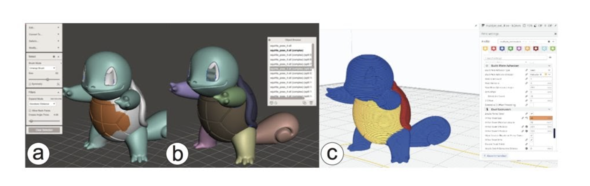

　パラメーターリストの作成には、3つのアプローチがある。3Dプリンタ用のスライスアプリケーションを用いて、あらかじめ生成されたGコードから作成する方法、CADツールで複数の領域に変更した3Dモデルをスライスして作成する方法、3Dモデルに加え2D画像を用いて作成する方法だ。それぞれの方法で作られたデータは、通常の3Dプリンタでも利用可能なGコードであるが、ここから材料の押し出し命令やノズルの切り替え命令を抽出し、フィラメント化するための量やつなぐ順番を計算している。
