変貌するExchange 2000
|
|
Exchange 2000 Enterprise Serverでは，インターネット環境も考慮し，フロントエンド/バックエンド構成をサポートしている。この構成は， 主にOWAを利用するWebブラウザをExchangeクライアントとして使用している状況で用いられる。
フロントエンド/バックエンド構成を採用している場合，ExchangeクライアントであるWebブラウザがHTTPを用いてフロントエンドのExchange 2000 Enterprise Server（フロントエンドサーバー）に接続を要求すると，そのExchange 2000 Enterprise Serverはバックエンドにある別のExchange 2000 Enterprise Server（バックエンドサーバー）にクライアントのHTTP要求を転送する。このとき，HTTP要求が転送されるバックエンドサーバーは，そのユーザーのメールボックスが格納されているホームサーバーである。
このような構成を採用することで, たとえ複数のExchangeサーバーが構成されていてもユーザーは１つのサーバー名だけを知っていればよく，ファイアウォールへの対応が容易で，さらに負荷分散を図ることもできる。
ただし，大規模環境でフロントエンド/バックエンド構成を採用した場合には，Webブラウザからの接続要求がすべてフロントエンドサーバーに集中するため，フロントエンドサーバーの処理速度が劣化するおそれもある。この問題を解決するには，フロントエンドサーバーをネットワーク負荷分散クラスタで構成すればよい。これにより，フロントエンドサーバーに集中する接続要求は，ネットワークレベルでロードバランシングされる。
ところで，フロントエンド/バックエンド構成では，Webブラウザとフロントエンドサーバーとのあいだ，そしてフロントエンドサーバーとバックエンドサーバーとのあいだは，すべてHTTPで通信される。そのため，これらの通信経路にファイアウォールが構築されている場合には， TCPポート80番を開けておく必要がある。また，フロントエンド/バックエンド構成はPOP3やIMAP4などのクライアントプロトコルにも対応している。

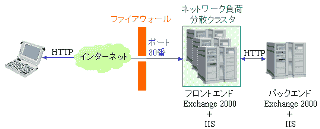

Fig.1-14 フロントエンド/バックエンド構成（1）（図版をクリックすると拡大可能）
フロントエンドサーバーとバックエンドサーバーとのあいだにファイアウォールを構築する場合には，注意が必要である。なぜなら，フロントエンドサーバーは，ユーザーのホームサーバーを探すために，LDAPを用いてActive Directoryに問い合わせを発行するからである。フロントエンドサーバーとバックエンドサーバーとのあいだにファイアウォールを設置する場合，おそらくフロントエンドサーバーはDMZ（非武装地帯）または内部ネットワークのどこかに，そしてバックエンドサーバーは社内ネットワークのどこかに，Active Directoryも同様に社内ネットワークのどこかに，それぞれ配置されることになるだろう。この場合，フロントエンドサーバーとバックエンドサーバーとのあいだで交わされる通信を確立するために，ファイアウォール上ではHTTPのポートだけではなく，LDAPのポートも開けておく必要がある。

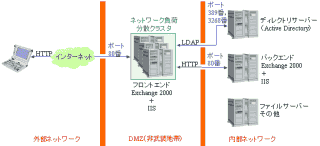

Fig.1-15 フロントエンド/バックエンド構成（2）（図版をクリックすると拡大可能）
 |
