薔薇をPythonで描けますか？　“オブジェクト指向”でデザインする新潮流「Grasshopper」（2/4 ページ）

公開 2020年07月16日 09時02分

更新 2020年07月16日 11時07分

著者

Masataka Koduka

[ITmedia]

印刷する Googleで優先するソースとして追加

RhinocerosとGrasshopperでできること

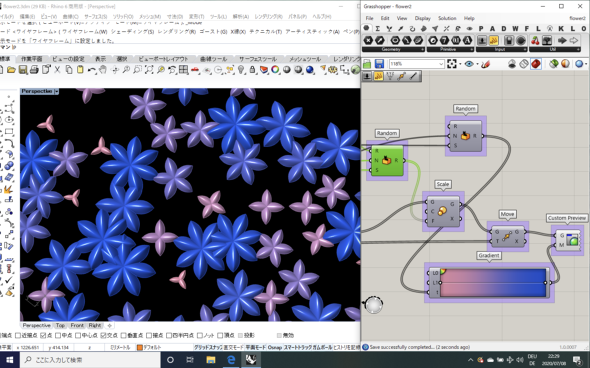

Grasshopperだけで描いたレース風、お花畑。 Junichiro Horikawa氏のチュートリアルビデオを参考にした。筆者作成

　上の画像は、実際に筆者が、Grasshopperを用いて描いたお花畑である。左側が、3次元CADソフトウェアのRhinocerosの画面、右側がGrasshopperのプログラムだ。通常は、Rhinocerosの画面上で3D図形をシコシコ描きながら設計を進めることになるのだが、Grasshopperを用いると、“コンポーネント”と呼ばれるブロックを連結するだけで、このお花畑のような複雑な図形を、計算式のみで描画できる。

　コンポーネントはプログラミング言語におけるモジュールのようなもので、加算、乗算など単純な計算式コンポーネントから、3D描画、気象データなどのCSVファイルやExcel、ARCHICADなど外部ソフト／ファイルとの連携コンポーネント、遺伝的アルゴリズムを活用した最適化コンポーネントまで、豊富に用意されている。
