初代iPhoneに搭載されたアプリケーションプロセッサを読み解く

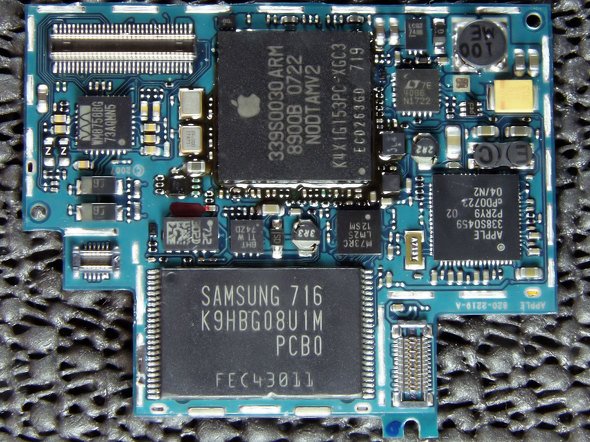

　さてそれではその初代iPhoneで採用されたアプリケーションプロセッサはこんな感じ（写真3）。

写真3：上の左を向いているのがアプリケーションプロセッサ、下はフラッシュメモリ、右はおそらく電源管理チップと思われる

　Appleロゴがあるチップの刻印は、

“339S0030 ARM”
“8900B 0722”
“NODTAMV2”
“K4X1G153PC-XGC3”
“ECD263GD 719”

であるが、この4行目はSamsungのMobile DDR-SDRAMの型番で、ここからARMコアのCPUにMobile DDR-SDRAMを重ねたMCP（Multi-Chip Package）であると推察される。“339S0030”はAppleが付けた型番であり、このままでは分からないのだが、実は2行目の“8900B”はSamsungの「S5L8900」とというアプリケーションプロセッサの型番から取られたもので、ベースとなるのは412MHz駆動のARM11ベース（ARM1176JZF-S）に「PowerVR MBX Lite」というGPUを組み合わせた製品と推察される。もっともこれがそのままというわけではなく、iPhoneでは多少カスタマイズが施されたと思われる。

　ちなみにこのチップは構成を変えて、iPod Classic／iPod touchに利用された模様だ。そのままではないのは、iPhoneと異なり、iPod系は128MBものメモリは不要だったためだろう。恐らく積層するMobile DDR-SDRAMの数を減らしたものと思われる。

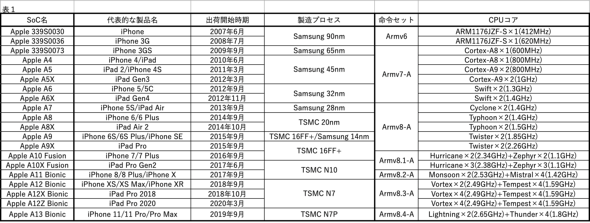

　ということで、以後はiPhoneやiPadなどに話を絞る。表1はiPhone初代からのプロセッサの構成一覧である。

表1

　まずは412MHz駆動のARM11をベースとしたプロセッサでiPhoneを立ち上げたAppleだが、性能的には必ずしも満足できなかったのだろう。翌年登場したiPhone 3Gでは、動作周波数を620MHzまで引き上げている。ただその結果として、iPhone 3Gでは「思ったほどバッテリーが持たない」という声が上がるようになった。理由の一つは3GモデムとかAGPSといった新しい（≒消費電力の大きい）デバイスを追加したこともあるが、CPUの消費電力も引き上げられたことも要因に挙げられよう。

　同じSamsungの90nmプロセスを使っている以上、動作周波数に比例する以上のペースで消費電力が上がるのは避けられない。また、性能的にもこれ以上ARM11の動作周波数を引き上げるのは難しいし、多少引き上げたところで性能的に十分とはいえなかった。

　ちょうどいい具合に（？）Samsungが65nmプロセスでCortex-A8を搭載した次のアプリケーションプロセッサを開発していた。これは2009年に投入されるが、Appleはこれを他社に先んじて採用し、次のiPhone 3GSに搭載する。消費電力的な問題なのかどうかは分からないが、本来は677MHz/833MHz動作のS5PC100を600MHz駆動に落としての利用である。ただSingle IssueのARM11と比較すると、In-Orderなら2 Issue SuperScalarのCortex-A8は2倍とまではいかないまでも1.5～1.6倍の性能を実現できるだけに、とりあえずはこれで良いと判断したと思われる。

　ただこうした形でアプリケーションプロセッサのデザインそのものをSamsungに依存するのはApple的には必ずしも好ましいとは思っていなかっただろう。

　最終的には自社で設計するプロセッサを搭載する、という方向性はスティーブ・ジョブズCEOがいかにも好きそうな路線ではあるが、一足飛びにそこまで突っ走ることはできない。Appleはそもそも大規模なSoCを自社で設計する能力を持ち合わせていない。Apple ][からIntel Macの時代まで、回路設計はもちろん自分たちで行ってきたが、チップ供給は常に他社に頼っていたからだ。

　Newtonですら、チップの開発そのものはARMとVLSI Technologyに委託しており、Appleは仕様策定に加わっただけだった。となると、何をすべきかといえば、先端SoCの製造に長けた設計チームを丸ごと買収するのが一番理にかなっている。そんなわけで2008年4月にP.A.Semiという、PowerPCベースの省電力SoCを作っていた米国の会社を突如買収した。
