卓球の正しいスイングを教えてくれるロボットアーム　VR環境下でマンツーマン指導

公開 2022年04月22日 08時01分

更新 2024年04月02日 11時29分

著者

山下裕毅

[ITmedia]

印刷する Googleで優先するソースとして追加

Innovative Tech：

このコーナーでは、テクノロジーの最新研究を紹介するWebメディア「Seamless」を主宰する山下裕毅氏が執筆。新規性の高い科学論文を山下氏がピックアップし、解説する。

　早稲田大学中島研究室とQatar Universityの研究チームが開発した「T2Snaker: a Robotic Coach for Table Tennis」は、VRシステムとロボットアームを連動させた卓球トレーニングシステムだ。VR環境下でユーザーの手の動きを誘導することで、卓球の打ち方の練習を効率的に行い、スキルアップをサポートする。

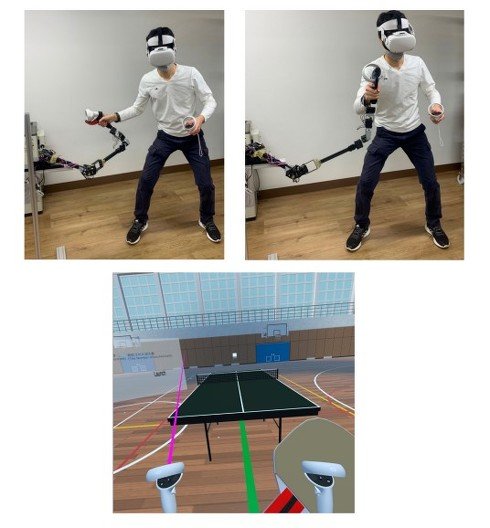

提案するロボットアームを用い、VR上で卓球の練習をしている様子

　提案システムは、VR環境とロボットアームで構成する。ロボットアームは9個のサーボモータを直列に接続したもの（9自由度）で構成される。全長990mm、重量2.25kg。蛇ロボットから着想を得たという。

　ロボットアーム先端には卓球ラケットとVRコントローラーが取り付けられ、 VR内のラケットの動きとロボットアームの動きを同期している。使いやすさを考慮し、ロボットアームはアルミ製の台座に固定しているが、ウェアラブルとして身体への装着も可能だ。

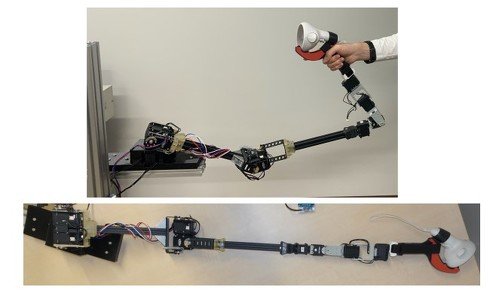

9自由度で動作するロボットアーム

　システムは、VR環境をもとに正しいスイングを行うためのロボットアームの姿勢を計算する。計算されたロボットアームの角度は、システムからロボット制御システムに送られる。

　ユーザーはVR HMD（ヘッドマウントディスプレイ）を装着し、ロボットアーム先端に取り付けられたラケットを握ってVR卓球ゲームを体験することで、正しいスイングが力覚フィードバックによって体感できる。

　評価実験ではVR経験がある参加者10人を対象に行われた。ロボットアームを使用し練習するグループと、VRだけで練習するグループに分かれてテストした。実験の結果、ロボットアームを使用したグループの方がスキルレベルがより向上した。

　参加者からは、「ロボットアームによって、スイングの感覚がよりダイレクトに伝わるのが良いと思う」や「実戦でコーチがサポートしてくれているような感じがする」など、物理的な卓球指導を高く評価する声が聞かれた。

Source and Image Credits: Kodai Fuchino, Mohammed Al-Sada, Tamon Miyake, and Tatsuo Nakajima. 2022. T2Snaker: a Robotic Coach for Table Tennis. In Augmented Humans 2022 (AHs 2022). Association for Computing Machinery, New York, NY, USA, 305-308. DOI:https://doi.org/10.1145/3519391.3524029
