HD時代の不正コピー防止技術「HDCP」

公開 2008年06月26日 12時25分

更新 2008年06月26日 12時31分

著者

海上忍

[ITmedia]

印刷する Googleで優先するソースとして追加

HDMIとHDCPの切っても切れない関係

　ここ数年の間に発売された薄型テレビやHDDレコーダーの多くには、接続端子として「HDMI」（High-Definition Mulitimedia Interface）が装備されている。ケーブル1本で映像と音声を扱えるうえ、信号はデジタルのまま転送される。ハイビジョン時代のケーブルとして、事実上標準の地位を固めつつああると言っていいだろう。

　そのHDMIには、不正コピー防止技術として「HDCP」（High-bandwidth Digital Content Protection system）が採用されている。デジタル信号は理論上劣化なしに複製することが可能なため、著作権保護の観点から欠かせないとされているものだ。

　なお、PCでモニタの接続に利用されている「DVI」はHDMIと基本部分で互換性があり、DVIとHDMIの間で相互出力が可能だが、PC用モニターの多くはまだHDCPに非対応のため、HDCPで保護されたコンテンツは鑑賞できないことが多い。

HDCPの仕組み

　HDCPは、送信機と受信機が互いの「鍵」を認証しあい、身元を確認することでデータの安全性を確保している。ここでは、家庭用レコーダーで再生した映像（送信側）を薄型テレビで視聴する（受信側）、という前提で説明してみよう。

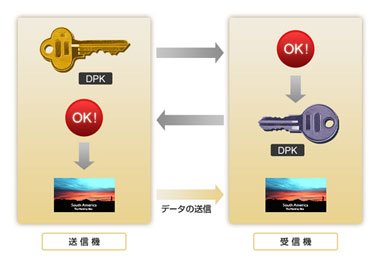

HDCPの仕組み。データは暗号化して送られ、送信側と受信機側、双方の「鍵」を使って解除される

　最初に行われるのは、送信機に内蔵された公開鍵（Device Private Keys：DPK）の認証作業。このDPKは、IT系企業が合同で設立したDigital Content Protection,LLCにより、HDCPの仕様を満たすベンダーにのみ提供されるもので、いわば身分証明に相当するものだ。この鍵が正規のものであれば、送信側と受信側との間で秘密値を共有することが可能になる。

　次に行われるのが、受信機が持つDPKの認証作業。受信機が正規のDPKを持つ場合、Key Selection Vectors（KSVs）と呼ばれるデータが集められ、第2段階のクリアとなる。

　最後はコンテンツの暗号化／復号化だ。送受信する双方が正規のDPKを持つことが確認されると、暗号化用モジュール（HDCP Cipher）が生成される。コンテンツ側が持つ24ビットの暗号データと、HDCP Cipherから出力される24ビットの擬似ランダムデータは、排他的論理和がとられたうえでエンコードされ受信機に送信、それをHDCP Cipherの擬似ランダムデータと排他的論理和をとり復号化。これでようやく、コンテンツの転送＝映像の再生が可能になるのだ。
