秋月で買った「小型アンプキット」を組み立てる
太田智美です、こんにちは。

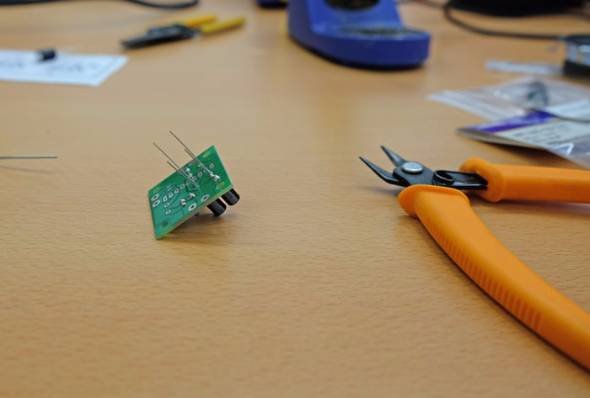

ふしぎの国のアリスに出てくる“しゃべるお花”の世界をつくりたい――そんな思いから始まった「しゃべるお花」プロジェクト。当初は10万円かかると言われどうなることかと思ったが、筆者がプライベートで購入したロボットPi:Co Classic2を使用することで、なんとか予算内（3000円）で収まることに。まずは花から音を鳴らす装置をつくるため、はんだ付けをしながらアンプを組み立てる。

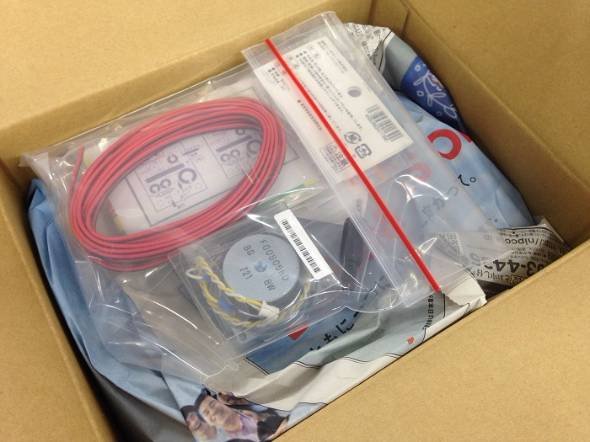

秋月電子通商で部品を購入。箱を開けると……ふぁぁああああ梱包が美しい……！
美しい……
ちょっと厚手のチャック付き袋が便利そう
筆者の頭の中を外部出力した図

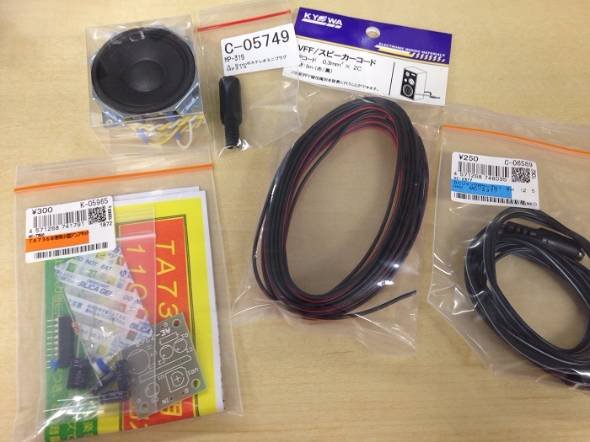

買ったのは「DCジャック付ケーブル1.8メートル（2.5ミリ） MC-2377」（250円）、「VFF／スピーカーコード 5メートル2色」（350円）、「3.5ミリΦステレオミニプラグ MP319」（50円）、「TA7368使用小型アンプキット」（300円）、「スピーカー8Ω8Ｗ」（100円）で、合計1050円。
はじめに小型アンプキットを組み立てる。はんだごてのスイッチを入れ、380度くらいになったら準備OK。ちなみに今回使うはんだは、鉛とスズの合金。「食べないこと、なめないこと！」が注意点だ。

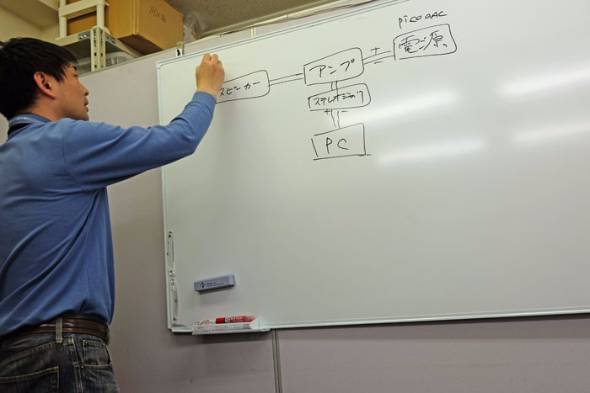

全体の構成図。今回も先生は青木おじちゃん

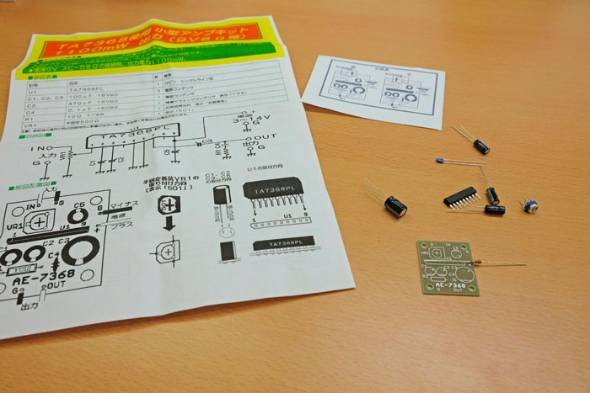

TA7368使用小型アンプキットには「炭素被膜抵抗（茶黒黒金）」「可変抵抗（VR）」「積層セラミックコンデンサ」「電解コンデンサ（470μF）」「オーディオパワーアンプIC TA7368PL」がそれぞれ1つずつ、「電解コンデンサ（100μF）」が3つ入っている

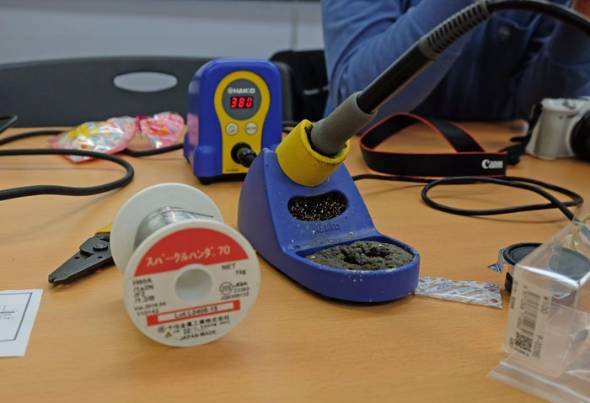

380度くらいになったら準備OK!!
はんだ付けは、背の低いものから基板に付けていくのが基本。ということで、キットに入っている「炭素被膜抵抗」→「可変抵抗」→「積層セラミックコンデンサ」→「電解コンデンサ（100μF）」→「電解コンデンサ（470μF）」→「オーディオパワーアンプIC TA7368PL」の順に付けていく。可変抵抗は脚が基板にくっつくまでぐっと押すのがポイントだ。はんだが付いたら、飛び出た部分をニッパーでカットする。

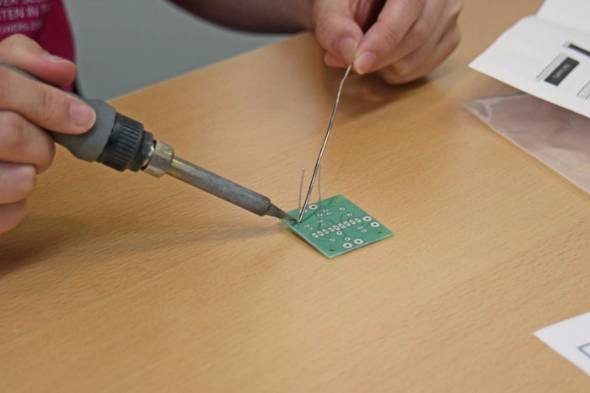

はんだは糊やボンドではないため、必ず「はんだごてで温める→はんだをジュッと溶かす→はんだを外す→はんだごてを離す」の順で。ペタペタしてはいけない

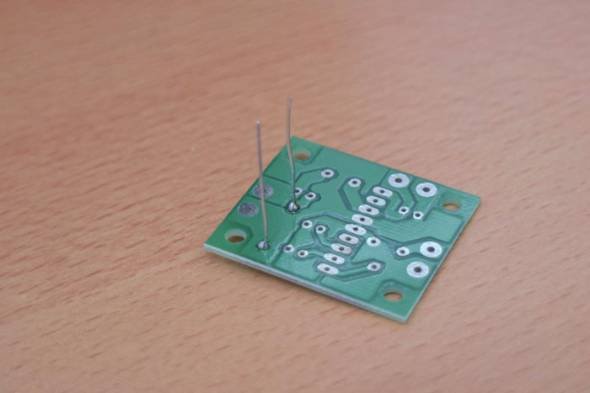

「炭素被膜抵抗」接着完了！

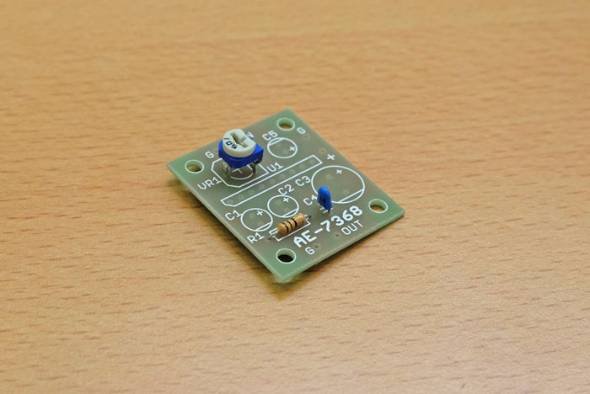

「炭素被膜抵抗」「可変抵抗」「積層セラミックコンデンサ」接着

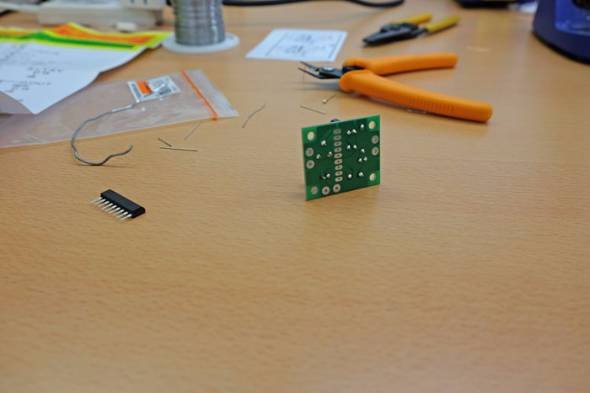

部品によって高さがまちまちのため、徐々にはんだ付けしにくくなるが、実は基板にはこんな工夫が。基板の4隅に空いた丸い穴はスペーサーを取り付けるためのもので、高さを調整したり基板がガタガタと揺れ動くのを防いだりできる。今回はスペーサーの代わりにクリップスタンドで基板を逆さに挟み、部品が落ちないようテープで仮留めすることにした。

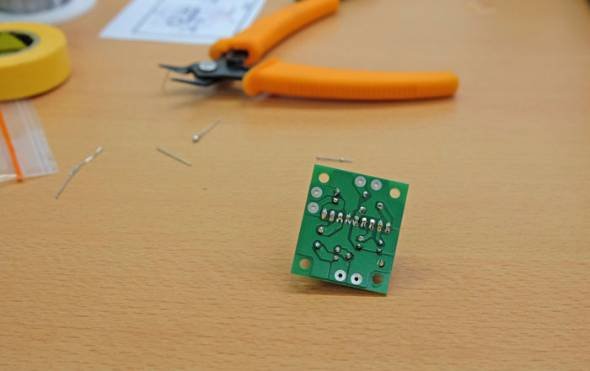

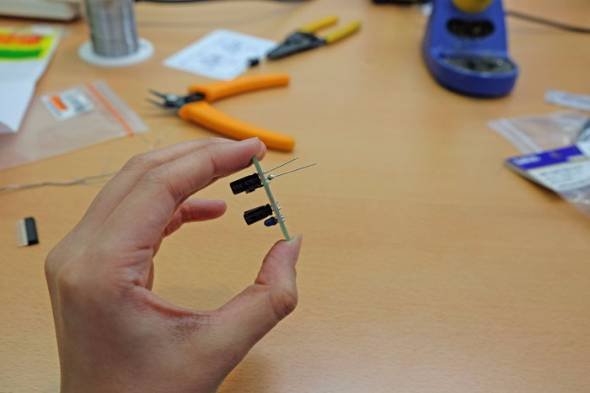

飛び出た部分をきれいにカット

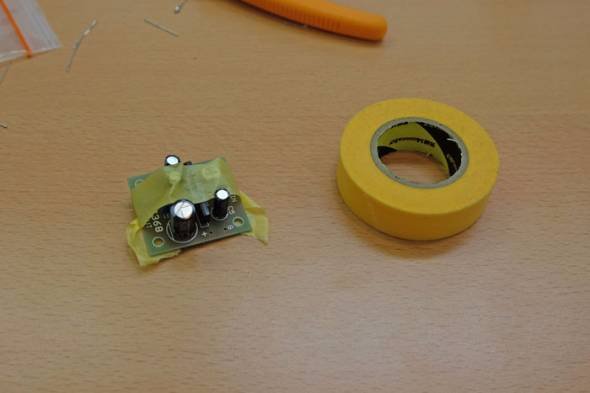

テープで留めると部品が固定され、はんだ付けしやすくなる
アルミ電解コンデンサは熱に弱いため、基板から1ミリ浮かした位置にはんだ付けする。よく見ると「85度」と印字されている。これは、この温度を超えると破裂するという意味。長時間使うと熱を持って破裂してしまうのだそうだ。こわい。
アルミ電解コンデンサは基板から1ミリ浮かした位置に接着。ちなみにこの写真ははんだ付けに失敗したもの。手がすべって、中央に意味のない丸い玉ができてしまった
コンデンサーの容量と単位のお勉強と可変抵抗のお勉強
こうしてアンプが完成。「しゃべるお花畑」の完成に向け、次はいよいよプログラミングに挑戦する。まだまだ先は長い……（つづく）。
【次回予告（変わるかも）】いよいよハードが完成。Pi:Co Classic2のプログラムを組む。
【次次回予告（変わるかも）】「しゃべるお花」完成予定！
