名刺サイズの超小型PC「ラズパイ」で遊ぶ（第3回）

ラズパイで作る「気温・湿度・気圧センサー」　有機ELディスプレイを取り付け（1/2 ページ）

公開 2019年02月22日 07時01分

更新 2019年10月25日 19時49分

[ITmedia]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　この連載の第1回と第2回で、「Raspberry Pi」（以下、ラズパイ）に温度・湿度・気圧を測定できるセンサーを取り付けて自動記録する方法を紹介しました。今回はOLEDモジュール（ディスプレイ）を使って、わざわざPCを開かなくてもその場で測定結果を確認できるようにしましょう。

連載：名刺サイズの超小型PC「ラズパイ」で遊ぶ

　今やスマートフォンアプリで何でもできてしまう時代。しかし、一から自分の手で装置を作り上げ、試行錯誤しながらアイデアを具現化する楽しさは格別です。この連載では、テーマや用途にあわせて、名刺サイズの超小型PC「Raspberry Pi」（通称ラズパイ）の活用方法から、具体的な工作手順までを紹介します。

ラズパイにディスプレイを取り付ける

　これまで使ってきたブレッドボードにはスペースが残されているはずです。この部分を使ってOLED（有機EL）モジュールを取り付けましょう。そもそも取り付けることを前提に考えていたので、あえてスペースを空けておいたのでした。

　今回使うOLEDモジュールは、秋月電子通商で販売されている「有機ELキャラクタディスプレイモジュール　16×2行　白色」（SO1602AWWB-UC-WB-U、以下、SO1602）です。有機ELなので1580円（税込）と若干値が張りますが、発色もよく、視認性に優れています。普通のLCD（液晶）モジュールを使うよりおすすめです。

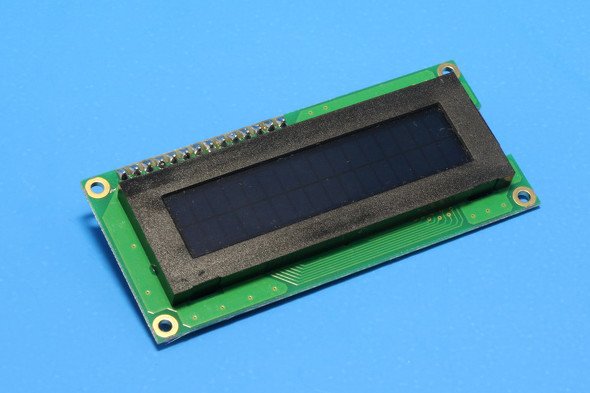

秋月電子通商で販売している「SO1602AWWB-UC-WB-U」

　前回まで使ってきたセンサー「BME280」は、「I2C」（あいすくえあーどしー、またはあいつーしー）で制御されています。SO1602もI2Cで通信できるので、ラズパイのSCL（3番ピン）およびSDA（5番ピン）に2つぶら下げれば、データを取得しつつその値を表示できます。

　SO1602はピンの数が14本とかなり多いのですが、そのほとんどは使用しません。気を付けるべきは、GNDとなる1番ピンと3番ピン、SDAの8番ピンと9番ピンをつなげなくてはいけないぐらいです。後はスムーズに配線できるでしょう。詳細は配線図を参照してください。

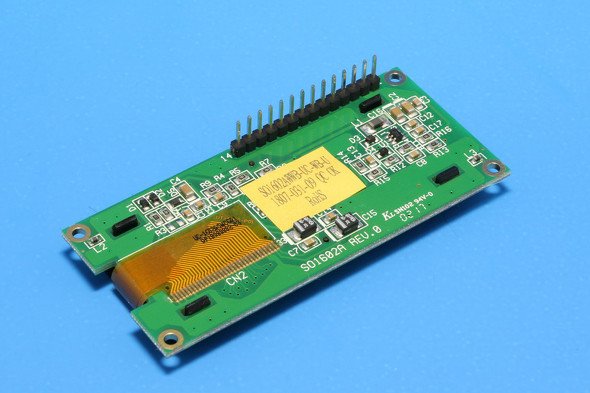

SO1602を背面から見たところ。こちらにピンヘッドをはんだ付けする

　ブレッドボードは、上下にある2列が横の5つ、中央にある挟まされた列が縦に5つに配線されています。それぞれのコネクターにひも付けします。あまりごちゃごちゃしないよう、見栄えよく配線してください。

次ページへ配線図は？　正常に認識しているか確認するには？
