名刺サイズの超小型PC「ラズパイ」で遊ぶ（第22回）

本格的な撮影が楽しめる公式カメラモジュール「Raspberry Pi High Quality Camera」を試す（1/2 ページ）

公開 2020年07月17日 07時07分

[ITmedia]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　4月末に登場した「Raspberry Pi High Quality Camera」（以下、HQカメラ）は、カメラモジュール本体に16ミリ望遠レンズや6ミリ広角レンズを取り付けられるユニークな製品です。これまで存在していたピンホールカメラのような「Camera Module V2」とは異なり、まるでレンズ交換式のミラーレス一眼のような気分で本格的な撮影が楽しめます。

　今回は「Raspberry Pi」シリーズの正規販売店としてラズパイ関連商品に特化したECサイト「Raspberry Pi Shop by KSY」を運営するケイエスワイにHQカメラをお借りしたので、導入方法や使い心地を紹介します。

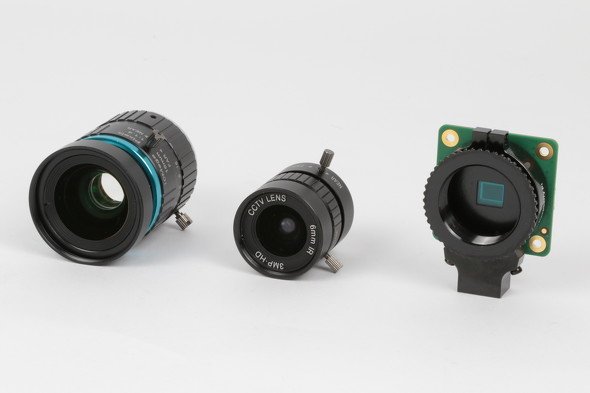

発売されたHQカメラ（右）と広角レンズ（中）、望遠レンズ（左）

カメラのスペックは？

　HQカメラ本体に搭載されているセンサーは有効1230万画素のソニー製「IMX477R」です。センサーサイズもCamera Module V2よりも大きい1/2.3インチです。以下にHQカメラのスペックを表にしておきました。

HQカメラのスペック
イメージセンサー	SONY IMX477R (1290万画素裏面照射CMOS)
センサーサイズ	対角 7.9ミリ（1/2.3インチ）
有効画素数	4056×3040ピクセル
ピクセルサイズ	1.55×1.55μmピクセル
出力	RAW 12/10/8bit、COMP 8bit
対応レンズ規格	CSマウント、Cマウント（付属アダプター使用時）
バックフォーカス	12.5 mm～22.4ミリ
ケーブル長	200ミリ
三脚マウント	1/4インチ-20

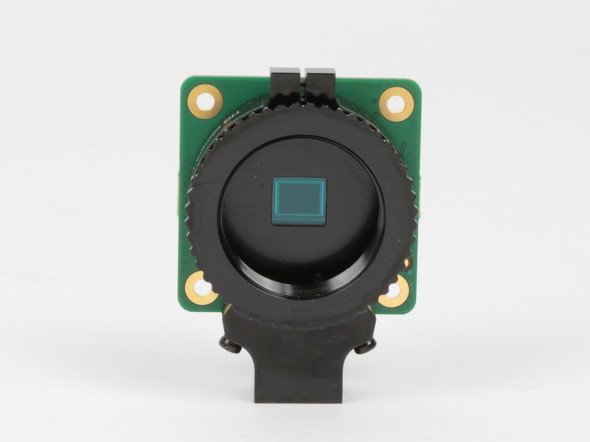

HQカメラに搭載されているソニー製センサー（中央）

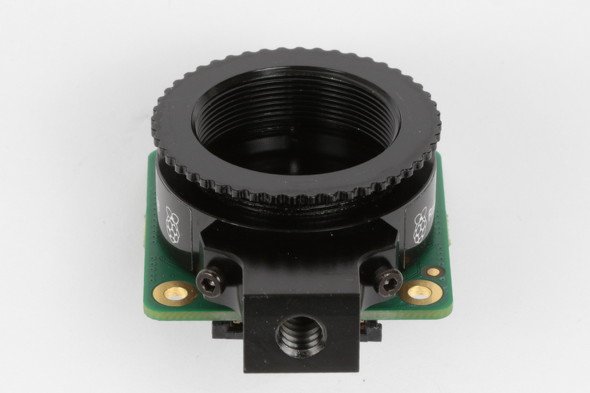

HQカメラ下に用意されている三脚マウント用のネジ穴

　2本のレンズは「CSマウント」「Cマウント」という規格に基づいて作られています。この規格は防犯カメラなどのレンズに使われているので、同時発売された広角、望遠レンズ以外でも、CS／Cマウントに準拠するレンズであれば利用可能です。なお、広角レンズはCSマウント、望遠レンズはCマウントで利用しますが、Cマウントのレンズを使用する場合は、HQカメラに直接つなげるのではなく、Cマウント用のアダプターを使って接続します。

　広角レンズのF値は1.2とかなり明るくなっています。画角は63度あるので、かなり広い範囲を撮影できます。体感的にはCamera Module V2とあまり変わらない画角での撮影が可能です。冒頭で紹介した通り、広角レンズの焦点距離は6ミリ、望遠レンズは16ミリです。

　望遠レンズはかなり寄っての撮影ができます。ただしズームレンズではないので、どこかの場所を拡大して撮影することになります。

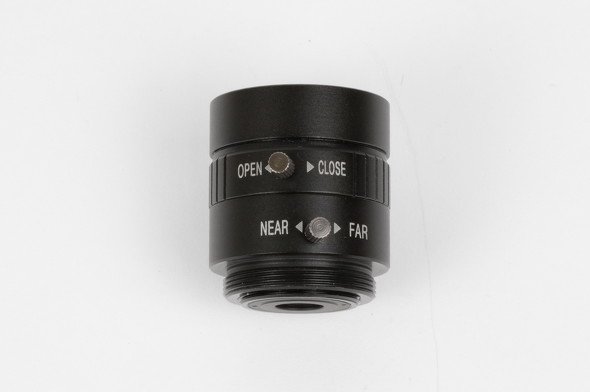

広角レンズ

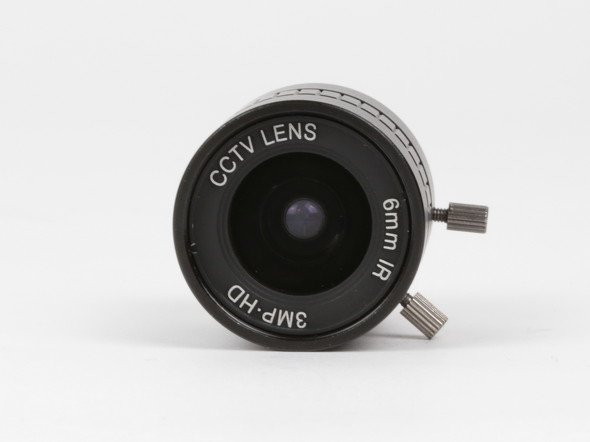

広角レンズ正面

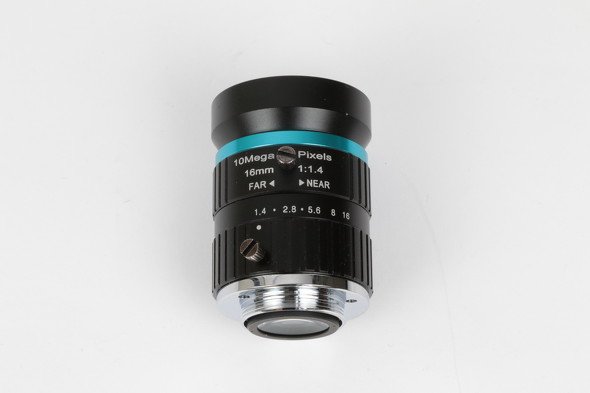

望遠レンズ

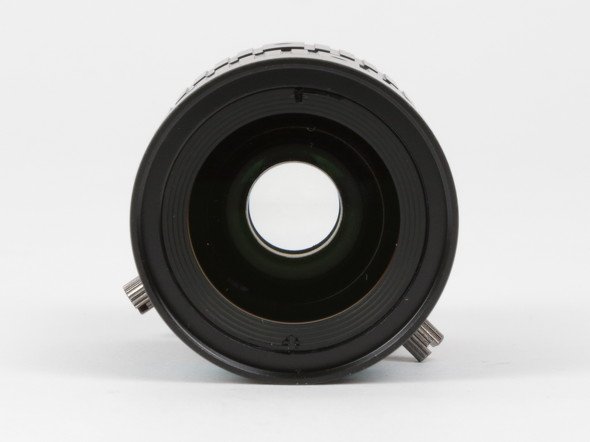

望遠レンズ正面

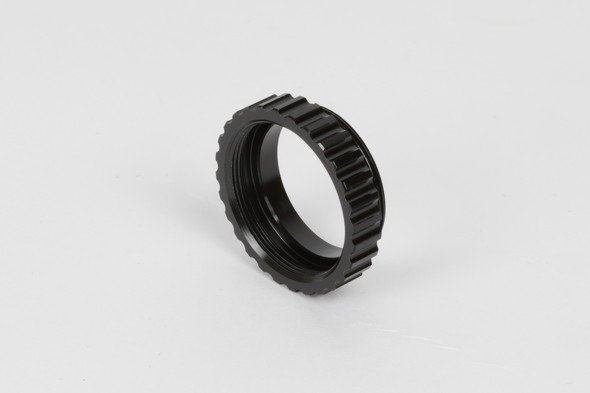

Cマウント用のアダプター

　レンズ側には絞りとフォーカスがあり、この2か所を調節して撮影します。絞りは「OPEN⇔CLOSE」、フォーカスは「NEAR⇔FAR」を回して調整します。絞りは「CLOSE」方向に回せば絞り値を上げられます。

　またフォーカスについては、まずはHQカメラに付いているリングを回してバックフォーカスを調整して固定し、続いて近くの物体では時計回り、遠くにある物体の場合は反時計回りに回して調整します。回転を固定するためのネジがついているので、これを緩めつつピントを合わせていきます。

　ピントを調整をするには、ラズパイにディスプレイをつなげ、画像を映しながらでないとかなり厳しいです。そこで「Picamera」というカメラを動かすライブラリを使って、以下のようなPythonプログラムを作りました。

#!/usr/bin/env python
# -*- coding: utf-8 -*-
import picamera
import time

camera = picamera.PiCamera()
try:
# プレビューを表示
    camera.start_preview()
    time.sleep(180) # 秒数を入力
    camera.stop_preview()
except KeyboardInterrupt:
    camera.close()
    print('
')

　これを「pinttest.py」などの名前で保存しましょう。保存したら

$ python pinttest.py

　と実行すると、ディスプレイにカメラの画像が映し出されますので、絞りとピントを回しながら調整するといいでしょう。「＃秒数を入力」とあるところの数字を変化させると、映し出される時間が変わります。デフォルトでは180秒となっています。

次ページへ実際に撮影してみた
