“液タブ”機能付きノートPC向けタッチパッド「MirrorPad」　KAISTが開発

公開 2020年08月26日 14時26分

更新 2020年08月26日 02時26分

著者

山下裕毅

[ITmedia]

印刷する

Innovative Tech：

このコーナーでは、テクノロジーの最新研究を紹介するWebメディア「Seamless」を主宰する山下裕毅氏が執筆。新規性の高い科学論文を山下氏がピックアップし、解説する。

　韓国科学技術院（KAIST）の研究チームが開発した「MirrorPad」は、タッチパッドとペン対応ディスプレイの両方を兼ね備えたPC用入力・表示システムだ。

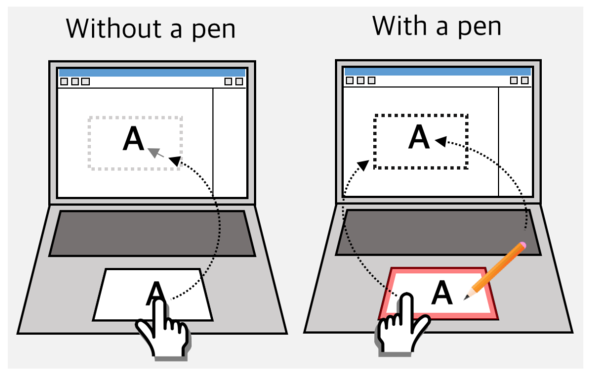

MirrorPadは、タッチパッドとペン対応ディスプレイの両方を備える

　MirrorPadはノートPCのキーボードの手前に埋め込まれ、タッチパッドとして機能すると同時に、メインディスプレイ上の、フォーカスを当てたい関心領域をミラーリングするペン対応のサブディスプレイとしても動作する。

　サブディスプレイにはメインディスプレイの一部、関心領域のみが映し出され、その領域を見ながら通常のタッチパッドと同様に指でマウスカーソルの操作やマルチタッチが可能。タッチペンでスケッチや注釈などの書き込みもできる。

　タッチペンがサブディスプレイの上にホバーしている場合、通常のタッチパッド機能は無効となり、タッチ操作で関心領域の移動やサイズ変更が可能になる。そのため、片方の手の指で関心領域を調整しながら、もう片方の手に持ったタッチペンで書き込むこともできる。

　ププロトタイプとして2in1 PC「Surface Pro 3」をメインディスプレイにAppleのワイヤレスキーボードを接続し、ノートPCでタッチパッドがあるべきところにMirrorPadを実装した。

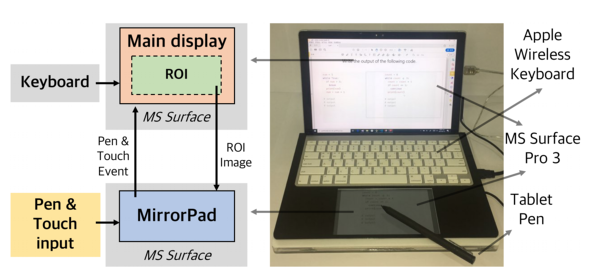

MirrorPadを実装したプロトタイプ

　プロトタイプを用いた実験では、キーボードとペンによる操作が混在するワークフローにおいて、どのタイプの組み合わせが効率的なのかを評価した。評価対象は、MirrorPadプロトタイプ、タブレットに物理キーボードを追加したもの、タブレットだけの3種類。

（a）MirrorPad（b）タブレット＋キーボード（c）タブレットでの設定

　処理時間ではMirrorPadが一番速く、タブレット＋キーボード、タブレットのみと続いた。タブレットはペンでの入力は速いがキーボードでのタイピングが著しく遅く、タブレット＋キーボードではペン入力でMirrorPadに劣った。MirrorPadのキーボード入力はラップトップ条件とほぼ同等、ペン入力はタブレット条件とほぼ同等という結果が出た。
