iFixitが「iPad mini」を解剖　ディスプレイドライバはSamsung製、スピーカーはステレオ

公開 2012年11月02日 07時46分

著者

佐藤由紀子

[ITmedia]

印刷する Googleで優先するソースとして追加

　米iFixitが11月1日（現地時間）、日本でも2日に発売される米Appleの「iPad mini」を解剖した。多数の写真入り分解マニュアルはこちら。なお以下の（Step○）は分解マニュアルの該当部分を指している。

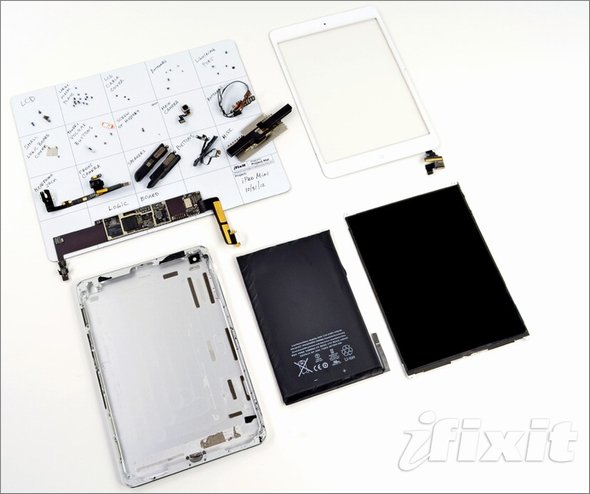

分解完成図

　フィル・シラー氏が認めたように、スピーカーはステレオだった（Step15）。

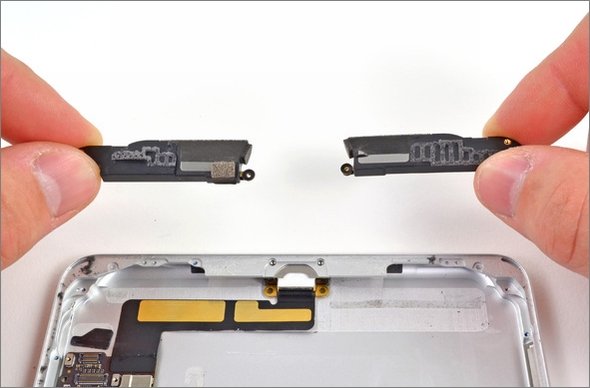

2つのスピーカーがLightningコネクタの両側に配置されている

　ディスプレイの製造元は特定できなかったが、ディスプレイの背面に並ぶチップの中に、韓国Samsung Electronics製のディスプレイドライバ「W1235 S6TNMR1X01」がある（Step10）。SamsungはAppleへの液晶パネル供給を終了すると伝えられているが、少なくともドライバは提供しているようだ。

　A5プロセッサについては、iPhone 5の解剖からiFixitと協力している米Chipworksが別途解説している。電子顕微鏡での分析の結果、iPad miniのA5プロセッサは従来通りSamsungが製造しているとChipworksは断定した。Appleは最近、今後の端末向け4コアプロセッサの製造で台湾TSMC（Taiwan Semiconductor Manufacturing Company）と新規に契約しており、次期iPhoneではプロセッサの製造をSamsungからTSMCに移行する可能性があるとKorea Timesが伝えているが、iPad miniではまだ移行していないことが明らかになった。

　iFixitはiPad miniの「修理しやすさ度」を、iPad 2、第三世代iPadと同じ10段階で2と評価した。従来のiPadと異なり、ディスプレイの液晶とガラスパネルが分離できる（Step5）点は評価したが、Lightningコネクタがロジックボードに直接ハンダ付けされている（Step16）点や、隠れたネジが多数あることなどが修理しにくくしているという。
