　コトンでは、汚れが付着した生地の上に市販の洗剤を少量塗り、裏側から枚分約700回の振動でたたくことにより、汚れを下に敷いたキッチンペーパーなどに移す仕組みだ。しかし、この形になるまでに多くの試行錯誤があった。

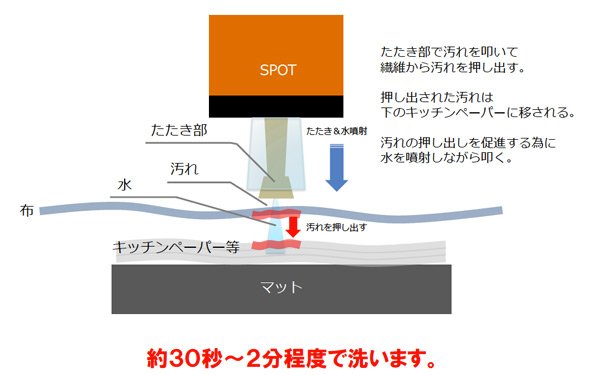

たたき移し方式の手順

　「どう汚れを叩いて、生地から押し出すかが重要でした。たたきの圧力はどうするか？　たたく部分の形状は？　さらに水はどのように噴出させるか？」。そのためにまず開発に力を入れたのが、本体から取り外せるヘッド部分。水タンクを内蔵した透明なカートリッジだ。

　「ヘッドの表面は生地と接触するところであり、この形状により汚れをいかに効率的に押し出すかが決まります。このため、なるべく本体からの力を効率的かつ集中的に伝えるよう、表面に細かな突起をたくさんつけました。単なる平らなパーツで叩く場合に比べ、生地奥の汚れをより素早く、効率的に汚れを外にたたき、押し出すことができます」。

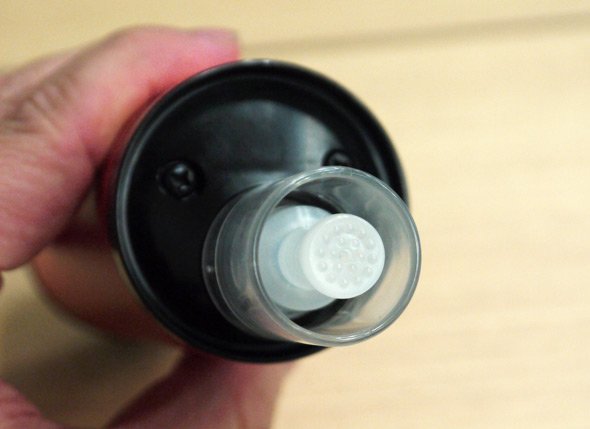

ヘッドの表面には細かい突起がたくさん

　水の噴出方法についても実は細かい工夫がある。そもそも試作品段階では水タンクはこの透明の取り外し可能なカートリッジではなく、本体に内蔵されていたという。「本体に内蔵している場合、水を入れたり、水タンクを洗う場合に面倒ですし、そもそも洗いにくいでしょう。この先端のカートリッジ部分と合体させましたことで、取り外して洗うことができるようになりました。また水を入れる際、本体内部に直接水が掛かってモーターなどが故障することも防げます」。

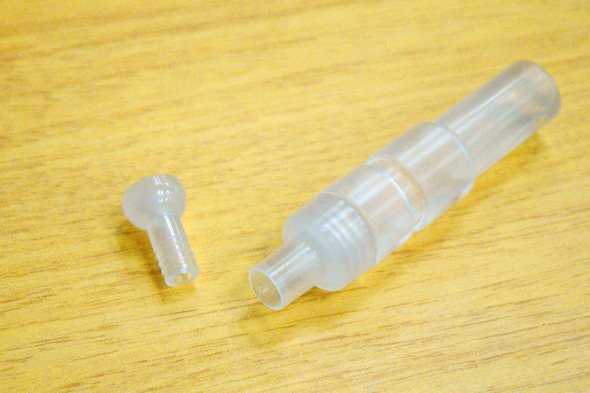

先端のカートリッジは取り外し可能。ここに水を入れる

　水タンクには5ミリリットルの水が入り、たたき1回につき、約30マイクロリットル（0.03ミリリットル）の水を噴出する。「先端のカートリッジは、水タンクとフタである先端のたたきパーツとの間に、実はもう1つ空気の層を設けています。実はここが絶妙な水の噴出量を実現したポイント。水タンクから直接先端まで水が通じてしまうと、どうしても水が一気に落ちてきてしまいますが、そこにも家電品とはおよそ関係ない分野から発想し、独自の工夫を加えることで、先端に噴出される水の量を調整することができるのです」。

　カートリッジの奥の本体内部に目を移そう。上部には電源である乾電池とモーターが内蔵されていて、いくつかの歯車型の変速ギアを介して“たたき”の動作が伝わってくる。さらにカートリッジ上部にはたたき時の圧力を調整するバネも備えている。

　「生地をたたくための“圧”に関する数字は非公開なのですが、その理想的な圧――つまり、汚れはしっかりと効率的に浮かび上がらせつつ、デリケートな素材を含めて生地を傷めない――を生み出すため、調整にかなりの時間を費やしました。モーターの回転速度、変速ギアのサイズや組み合わせ、さらには反発力の異なるバネをいろいろ試したり。さらにたたきの動作回数もトライ・アンド・エラーを重ねながら、最終的に毎分約700回で駆動するのがもっとも理想的と分かったのです」。
