人体モデルデータを3Dプリンタに読み込む

　では実際に妻のフィギュアを3Dプリンタで出してみる。

　まず、前回の3Dプリンタセットアップ編で説明していなかったスライサーが必要だ。3Dプリンタは、3Dソフトで作成されたデータをそのまま読み込めるわけではなくて、それを機種固有のデータに変換しなければならない。スライサーは、3Dデータをスライスして、光造形型であれば、1層ごとに紫外線を当てる画像を作成する。それをどのタイミングで、照射時間をどのくらいにするか、といったデータを1つのモデルに対して生成する。

　ELEGOO MARSの場合には、安価な光造形3Dプリンタでよく使われるらしい、「CHITUBOX」というソフトがバンドルされている。バンドルされているUSBメモリの中にも入っているが、公式サイトで最新のものを落としてくるといいだろう。無料アプリだが日本語化されていて、とても使いやすい。

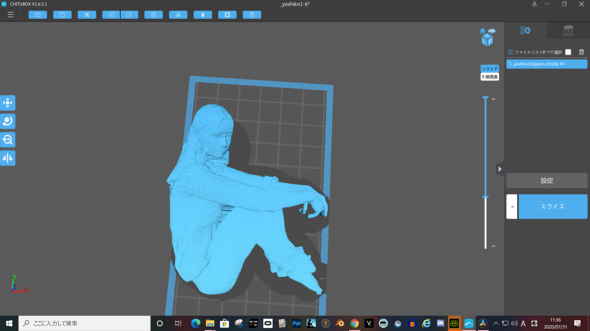

　そこでELEGOO MARSを機種選択すれば、パラメーターも最適化される。まずは、そこに3Dオブジェクトを読み込む。そのオブジェクトが大きすぎると警告が出るが、プラットフォームのサイズに合わせて自動縮小してくれる。生成時に形が崩れないように支えてくれる支柱（サポート）も自動生成する。

　で、HeadShotで作成した3Dモデルデータだが、.obj形式のメッシュデータをエクスポートすれば、それをCHITUBOXに読み込めるのだ。データにはとくに問題もなかったので、プラットフォームに合わせて縮小し、サポートを付ければそのまま印刷に入ることができる。

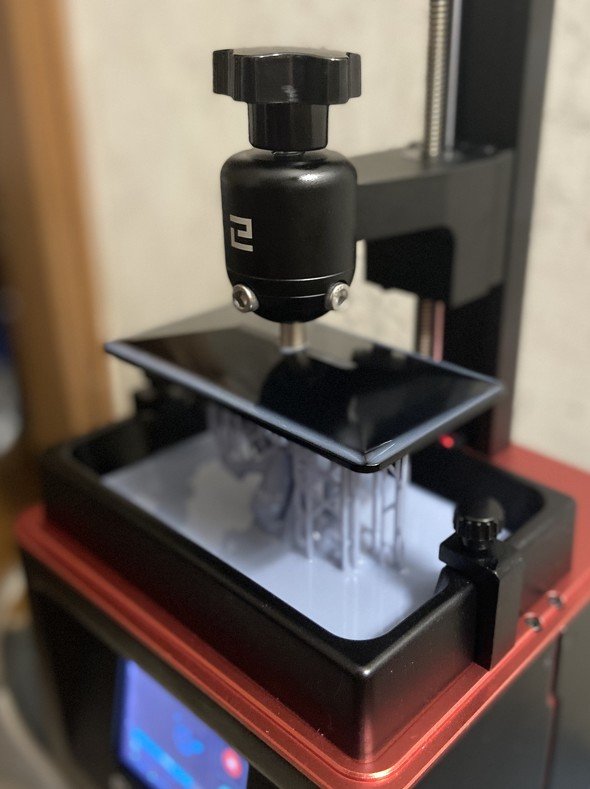

　スライスというボタンを押すと、断面データが.cbddlp形式で生成されるので、それをUSBメモリにコピーして、3Dプリンタに持っていき、差し込む。あとのプリントのやり方はチェスの駒と同じだ。

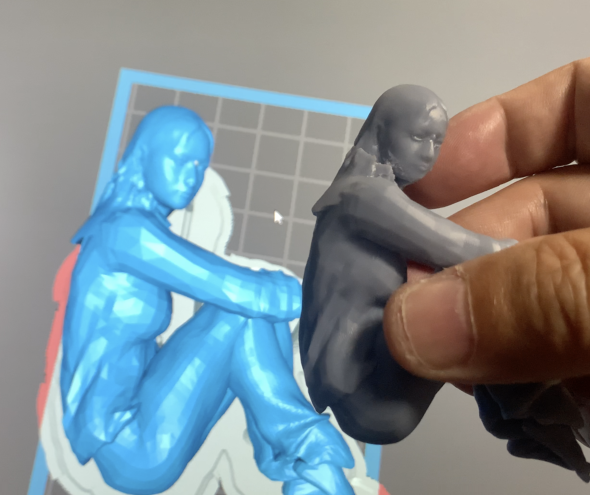

　これを、妻の写真から生成した人体モデルでやってみて、これまでに4体の妻のフィギュアを印刷した。
