勃起を監視するコンドーム型デバイス　ペニスの長さと円周を測定、遠隔医療に活用（2/2 ページ）

公開 2022年01月11日 08時01分

更新 2022年01月11日 14時00分

[ITmedia]

印刷する Googleで優先するソースとして追加

　CNTセンサーでは、市販のコンドームに対して、ペニスの長さを測定するためのCNTストリップを下部に、厚さを測定するためのCNTストリップを垂直に配置した。CNTは、柔軟性のあるラテックスでコーティングしている。CNTセンサーは、元の大きさより150％の長さの増加強度を持ち、長さや厚みの変化率を計測できる。

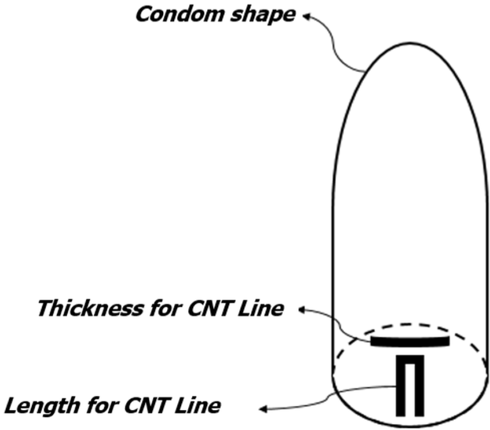

CNTセンサーの概要図

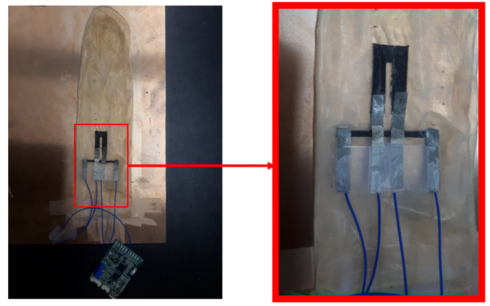

コンドームに直接CNTセンサーを貼り付けた様子

　これらセンサーから取得したデータを無線でスマートフォンやPCに送信するモバイルヘルスケアシステムは、10個のLEDインジケーターや通信モジュールなどを組み込んだ電子基板で構成する。サイズは40mm×30mm×10mm、重量が1kg以下とコンパクトなため、クリップで衣服に着脱可能。そのため装着した状態で動き回れ、使用者の不便さを軽減する。

　実験では、直径28mmから38mm、長さ90mmから135mmの平均的な勃起ペニスサイズ範囲に基づき、6つのモックアップサンプルを3Dプリンタで作成した。

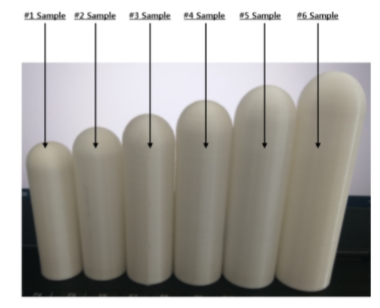

サイズ別に作成したモックアップサンプル

　E-textileセンサーで6つのサンプルを計測し、それぞれの出力データを測定値と比較したところ、誤差は±0.46％であった。

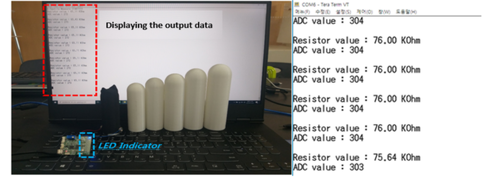

1番小さいサンプルにE-textileセンサーを装着し計測している様子

　CNTセンサーでは、1.5cmを基準に150％拡張した2.25cmの長さになったときの抵抗値変化をそれぞれ測定し、抵抗値が10kΩから39kΩに変化することと、曲率比を左右の抵抗値の比率で求められると分かった。

Source and Image Credits: Heo, Yongki, Jinhyung Kim, Cheolung Cha, Kyusik Shin, Jihyoung Roh, and Jungki Jo. 2022. “Wearable E-Textile and CNT Sensor Wireless Measurement System for Real-Time Penile Erection Monitoring” Sensors 22, no. 1: 231. https://doi.org/10.3390/s22010231
