　デジタル・コンポーネント方式は、パラレル接続ではケーブルがコンポジットの3倍以上必要であったが、この課題を解決すべく、ソニーがケーブル1本でデジタル・コンポーネント信号を伝送できる、シリアル・デジタル伝送方式を開発した。これがのちの、SDI（Serial Digital Interface）である。

　SDIは、DVR-1000の後継機である「DVR-2000」に搭載され、D-1システム構築の大幅な省力化に貢献した。SDIの登場年にはっきりした資料がないが、DVR-2000の発売が1990年であり、少なくともそのころにはSDIの編集システムが存在したことから、だいたいそのあたりから普及が始まったものだろう。なお同じケーブル1本でデジタル信号が伝送できるD-2方式とは、互換性がない。よって両方のシステムを持つプロダクションでは、ケーブルの色を分けるなどして対応した。

　1993年にはデジタルベータカムが登場し、急速に10bitデジタル・コンポーネントシステムが普及した（D-1は8bit）ことから、デジタル・コンポジットシステム（D-2方式）は下火になっていった。デジタル・コンポジットシステムは他にパナソニックが開発した「D-3」があり、NHKでは番組運用標準フォーマットとして採用された。ただ現在ではD-2もD-3もVTRの生産が完了しているので、おそらくデジタル・コンポジットシステムを運用しているところはないと思われる。

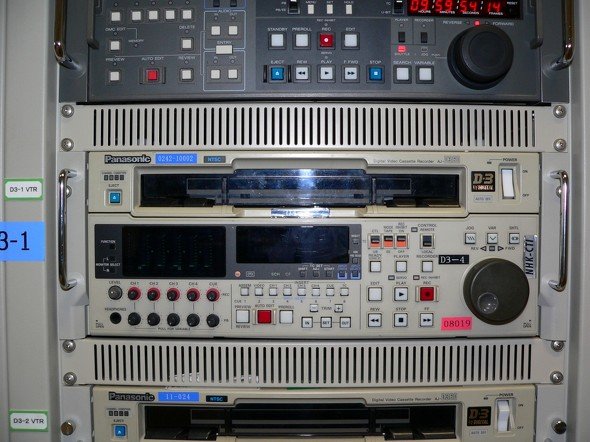

パナソニックのデジタル・コンポジットVTR「D-3」（資料提供：NHK財団放送研修センター）

　SDIは国際標準規格となり、その後多くのバリエーションを生んだ。HD方式が登場すると、これを伝送するためにHD-SDIが開発された。当初は放送用フォーマットだったため、1080i伝送である。伝送レートは1.5Gbpsで、以降この数字が上位フォーマットの基準となっていくので、ご記憶されたい。

　1080pの伝送は、フレームレートが2倍になるため、データ量も2倍となる。従ってこの伝送フォーマットは、1.5を2倍した「3G-SDI」と呼ばれる。

　2015年頃には「4K」が登場するが、これは1080pを縦横2枚、合計4枚の貼り合わせで実現した。従って映像伝送も、3G-SDIを4本束ねた「3G Quad-Link」で対応した。ただケーブルを複数本束ねて運用するスタイルは、長続きしない。アナログにしてもデジタルにしても、パラレル伝送方式は普及しなかった。

　やがて豪Blackmagic Designがケーブル1本で4Kが伝送できる「12G-SDI」を開発し、これも国際標準規格となった。3G×4だから、12Gというわけである。

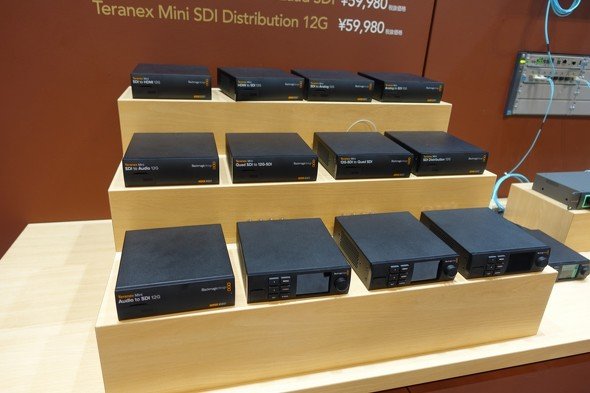

2015年に登場したBlackMagic Designの12G-SDI対応コンバーター（2015年InterBEE BlackMagic Designブースにて撮影）

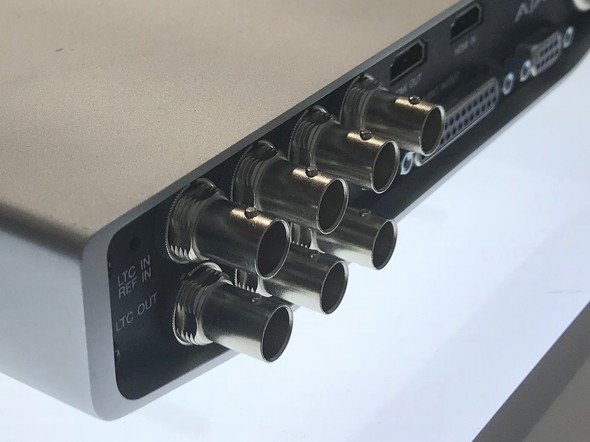

　プロ用伝送フォーマットは、記録系の発展とともに変遷しているが、アナログ時代からずっとBNCコネクターとケーブルで伝送してきている。SDIだけでも、SD時代の無印SDIと、HD-SDIには1.5G、3G、6G、4Kの12Gの5種類がある（MPEG系のフォーマットを入れるともっとたくさんある）のに、全てBNCコネクターのインピーダンス75Ωケーブルで伝送できている。これが事態をややこしくしているともいえる。
