3Dプリントした物体の動きを追跡してプロジェクションマッピング　光ファイバーで実現　阪大と兵庫県立大

公開 2020年05月01日 18時11分

更新 2020年05月01日 18時13分

著者

山下裕毅

[ITmedia]

印刷する Googleで優先するソースとして追加

Innovative Tech：

このコーナーでは、テクノロジーの最新研究を紹介するWebメディア「Seamless」を主宰する山下裕毅氏が執筆。新規性の高い科学論文を山下氏がピックアップし、解説する。

　大阪大学と兵庫県立大学による研究チームが2月に発表した「FibAR」は、3Dプリントした立体物に投影像を位置合わせする動的プロジェクションマッピング用ビジュアルマーカー（画像処理マーカー）だ。3Dプリントした対象にマーカーを埋め込むことで、映像が貼り付いているような追跡投影を可能にする。

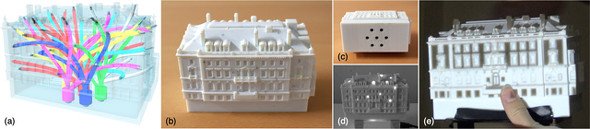

(a) 投影対象の内部構造。色付きのチューブが光ファイバーを表し、色が同じファイバーは全て同じ赤外線LEDが接続されている。(b) マルチマテリアル3Dプリンタから出力した投影対象。(c) 投影対象の底面には7つの穴が空いており、それぞれに赤外線LEDが挿入される。(d) 赤外線カメラで撮影した投影対象。光っているのが光ファイバーの先端で、底面に設置された赤外線LEDにより導光された赤外光が観測できる。(e) 動的プロジェクションマッピングの結果

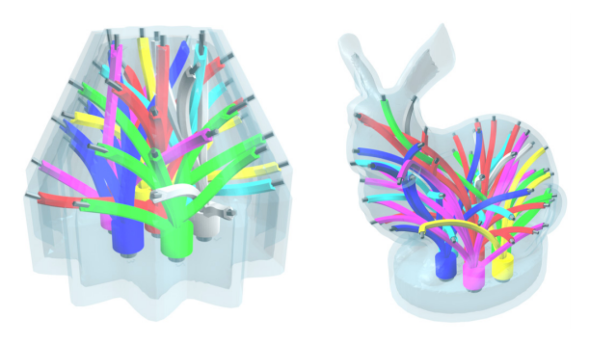

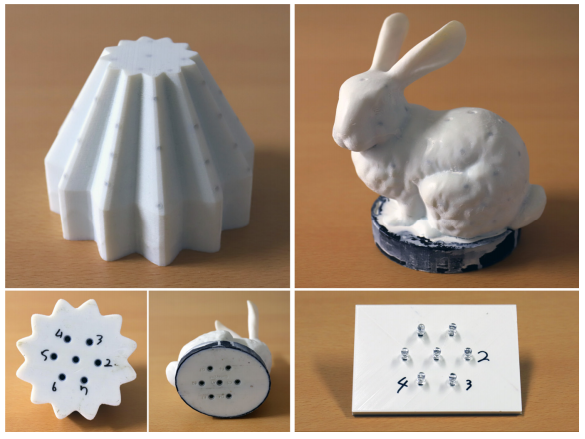

　マーカーには、投影対象に埋め込む光ファイバーと、底面に設置する赤外線LEDを用いる。光ファイバーは投影対象内を張り巡るように何本も埋め込み、赤外線LEDも複数個設置する。

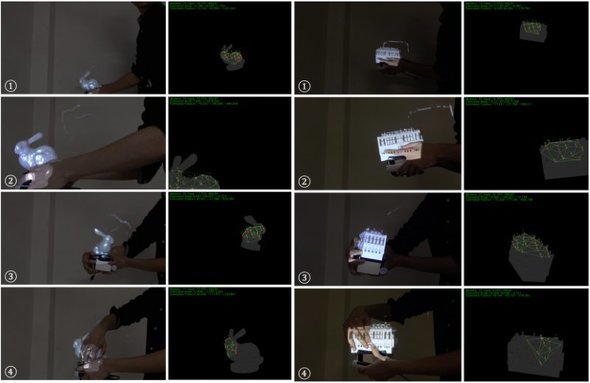

　投影対象の位置姿勢は、赤外線LEDから光ファイバー経由で導光させた赤外光の点滅を赤外線カメラで観測し計測する。点滅パターンが各マーカーのIDを表す。
