　9月に入ってからも暑さが続き、まだまだエアコンが欠かせない状態です。テレワークにより自宅で仕事をしている方も多いかと思いますが、部屋のコンディションがどのような状況なのかを知っておくのは重要です。そこで気温と湿度を測定して、暑さ指数に基づいた熱中症警報をLINEに飛ばす仕組みを作ってみたいと思います。

温湿度センサー「SHT31」で温度と湿度を測定する

　ラズパイで温度と湿度や気圧を測定し、表示させる方法については第1回から第3回で解説しました。この時は気温、湿度、気圧を測定できる温湿度・気圧センサーモジュール「BME280」を使って表示させました。今回は気圧を測定しないので、温湿度センサーモジュール「SHT-31」を使って表示させることにします。

　SHT31はBME280と同様に「I2C」という仕組みを使ってデータのやりとりをします。その際にはシリアルクロック（SCL）とシリアルデータ（SDA）の2本の信号線を使います。ラズパイの3番ピンがSDA、5番ピンがSCLに割り当てられており、ここからSHT31のSDAとSCLにつなぎ、データの読み書きをすることになります。

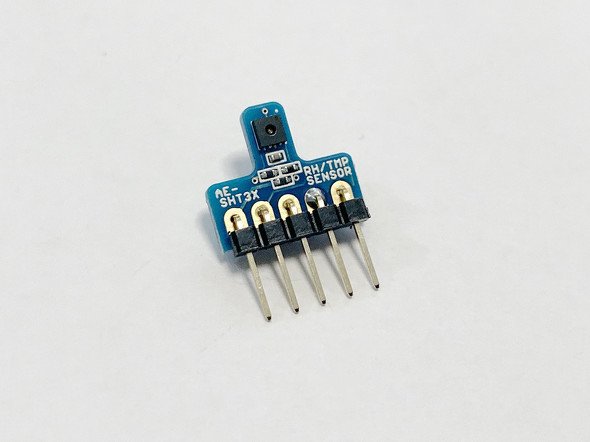

SHT31

　まずはSHT31がどのアドレスを使っているのか、「i2cdetect」コマンドを入力して調べます。

$ i2cdeetect -y 1

　すると以下のように表示されます。

     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- 45 -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

　これで「0x45」のアドレスを利用していることが分かります。

　続いては実際にデータを求めていきましょう。SHT31にI2Cアドレスとコマンドコード（MSB）、コマンドコード（LSB）を送ると、温度測定値（MSB）、温度測定値（LSB）、チェックサム、湿度測定値（MSB）、湿度測定値（LSB）、チェックサムという6個のブロックのデータが戻ってきます。これをそれぞれ読み出して、気温と湿度を求めます。

　気温と湿度は以下の計算式で求められます。変数「St」は温度測定値（MSB）、温度測定値(LSB)の和、変数「Srh」は湿度測定値（MSB）、湿度測定値（LSB）の和です。

気温　T＝－45＋175×測定された値St／2の16乗－1

湿度　RH＝100×測定された値Srh／2の16乗－1

　これを踏まえてプログラムを作ると以下のようになります。「sht31.py」などのプログラム名で保存してください。

#!/usr/bin/env python
# -*- coding: utf-8 -*-
import smbus
smb = smbus.SMBus(1)
# SHT31のI2Cアドレス
addr = 0x45
# データの読み出し
smb.write_i2c_block_data(addr, 0x2C, [0x06])
data = smb.read_i2c_block_data(addr, 0x00, 6)
# 気温
st = data[0] <<8 | data[1]
roomtemp = -45 + (175 * st/float((2**16 - 1)))
# 湿度
srh = data[3] <<8 | data[4]
roomhum = 100 * srh/ float((2**16 - 1))
# 気温と湿度の表示
print ('Temp : %.1f C' %roomtemp)
print ('Humi : %.1f %%'%roomhum)

　では前と同じように、気温と湿度をCSV形式のファイルで保存できるようにします。このためプログラムの最後を書き換えるとともに、変数を追加します。「sht31_kiroku.py」などのプログラム名で保存しておきましょう。

#!/usr/bin/env python
# -*- coding: utf-8 -*-
import time
import smbus
import datetime
t = datetime.datetime.today()
smb = smbus.SMBus(1)
# SHT31のI2Cアドレス
addr = 0x45
# データの読み出し
smb.write_i2c_block_data(addr, 0x2C, [0x06])
data = smb.read_i2c_block_data(addr, 0x00, 6)
# 気温
st = data[0] <<8 | data[1]
roomtemp = -45 + (175 * st/float((2**16 - 1)))
# 湿度
srh = data[3] <<8 | data[4]
roomhum = 100 * srh/ float((2**16 - 1))
# 気温と湿度の表示
print t.strftime("%Y/%m/%d,%H:%M"),",%-6.2f,%6.2f" % (roomtemp,roomhum)

　このプログラムができたら、定期的に測定結果を保存するよう、cronという仕組みを使います。

$ sudo crontab -e

　とエディットモードで表示したら、以下のように記述します。

*/10 * * * * python /home/pi/sht31_kiroku.py >> /home/pi/kiroku.csv

　これでホームディレクトリに「kiroku.csv」というファイルができ、毎10分ごとに温度と湿度を記録してくれます。

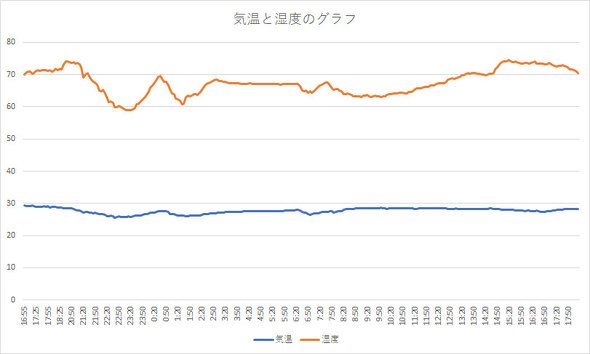

記録をグラフにした状態

　次回はラズパイからLINEへ気温と湿度の測定値を送るとともに、暑さ指数を警告してくれる仕組みについてご紹介します。
