ラズパイをオーバークロックする

　続いてはラズパイをオーバークロックしたときのパフォーマンスを見ましょう。ラズパイのオーバークロックは、起動する時に読み込む「config.txt」に、指定する周波数を記述することで可能です。

　ここでお約束ですが、ラズパイをオーバークロックすることは通常の使い方ではありませんので、間違うとmicroSDメモリカードやラズパイ本体を破壊する可能性があります。あくまでも自己責任でオーバークロックしてください。

　まずは現在の動作周波数を調べていきましょう。以下のコマンドを入力します。

$ watch -n 1 vcgencmd measure_clock arm

　このコマンドを入力すると、1秒おきに数字が変わり、どれくらいの周波数で動いているのかが分かります。アイドル時は600MHzで、マウスカーソルを動かしたり、ブラウザを起動すると最大周波数の1.5GHzで動くようになります。

　ではconfig.txtに周波数を記述してオーバークロックしてみましょう。まずは、先日ご紹介したRaspberry Pi 400」の駆動周波数である1.8GHzまで上げてみることにします。「sudo nano /boot/config.txt」と入力してnanoを立ち上げたら、「#uncomment to overclock the arm. 700 MHz is the default.」とある項目を参照してください。

　この箇所にある「#arm_freq=800」を「arm_freq=1800」として、「over_voltage=4」を付け加えます。over_voltageとはその言葉のまま、電圧を上昇させることです。高いクロックで動作するためには電圧も高くしなければいけません。over_voltageの値は－16～8の整数が設定でき、1あたり25mVステップで設定できます。

#uncomment to overclock the arm. 700 MHz is the default.
over_voltage=4
arm_freq=800

　記述したらCtrl＋X、y、Enterキーと押して保存し、「sudo reboot」で再起動しましょう。その後、先ほどのvcgencmdを入力して、記述した周波数になっているのかを確認しましょう。

$ watch -n 1 vcgencmd measure_clock arm

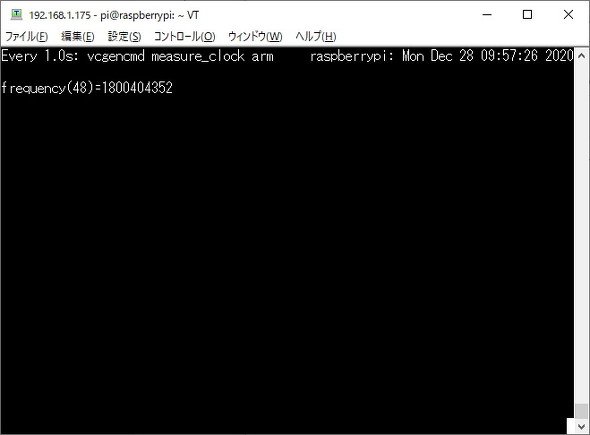

オーバークロックジの駆動周波数

　画像のように「1800000000」辺りの数値を示していれば、オーバークロックは成功です。

　ただしオーバークロック時にはCPUが大きな熱を発しますので、別途強力なCPUクーラーを利用する必要があります。筆者が購入したのはオーバークロックをしている人がよく使っているGeekworm Raspberry Pi 4 アイスタワークーラーです。

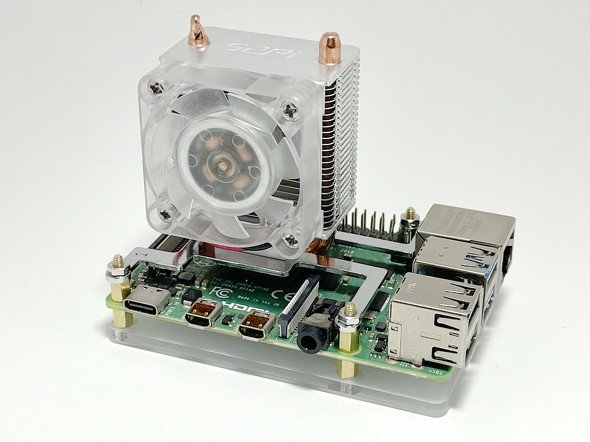

Geekworm Raspberry Pi 4 アイスタワークーラーを取り付けたところ

　CPUの温度は先ほどのvcgencmdで「measure_temp」とすれば測定できます。同じく1秒おきに表示させてみましょう。

$ watch -n 1 vcgencmd measure_temp

　測定するとだいたい30度～32度あたりを示しました。YouTubeなどを再生しても34～36度程度なので、クーラーとしては優秀です。

　なお、設定に失敗してラズパイが起動しなくなった場合は、電源を切ってShiftキーを押しながら再度ラズパイの電源を入れることで、オーバークロック設定などを読み込まずに起動します。もしくはmicroSDメモリカードをPCに差し、microSDメモリカードのbootディレクトリにあるconfig.txtを開いて、変更したクロックの箇所を「＃」でコメントアウトすればOKです。

オーバークロック時の性能を確かめる

　オーバークロックしたことで、どの程度パフォーマンスが上がったのかUnixBenchで調べてみることにします。前々回でも紹介しましたが、UnixBenchは以下のコマンドでインストール＆テストが可能です。

$ git clone https://github.com/kdlucas/byte-unixbench.git
$ cd byte-unixbench/UnixBench
$ ./Run

　オーバークロックして実行した結果をRaspberry Pi 4 Model B（1.5GHz駆動）、Raspberry Pi 400（1.8GHz駆動）、Raspberry Pi 4 Model B（1.8GHz駆動），Raspberry Pi 4 Model B（2.0GHz駆動）と比較したのが下のグラフです。

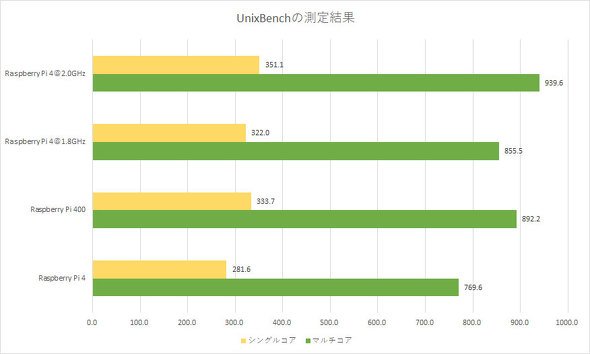

クロックごとのUnixBenchの値

　周波数を上げるに従ってパフォーマンスが上がるのは当然ですが、興味深いのはRaspberry Pi 400の方が、同クロックでもよい結果を残している点です。SoCも同じでベースとなる駆動周波数が違うだけなのですが。

　駆動周波数が2.0GHzまで上がったので、これであればWindows 10もなんとか快適に動きそうな気がします。次回はWindows 10のインストールについてご紹介していきます。
