組み立てたアンプキットを「スピーカー」と「ステレオジャック」につなぐ
ふしぎの国のアリスに出てくる“しゃべるお花”の世界をつくりたい――そんな思いから始まった「しゃべるお花」プロジェクト。当初は10万円かかると言われてどうなることかと思ったが、筆者がプライベートで購入したマイクロマウスPi:Co Classic2を使用することで、なんとか予算内（3000円）で収まることに。前回は、花から音を鳴らす装置を作るため、秋月電子通商で購入したアンプキットを組み立てた。今回はそれをスピーカーとステレオジャックにつなぐところから始める。ハードが完成したらいよいよプログラミングだ。
筆者の頭の中を外部出力した図
先生は秋葉原のアールティに生息するいつもの青木さんと山本さん。

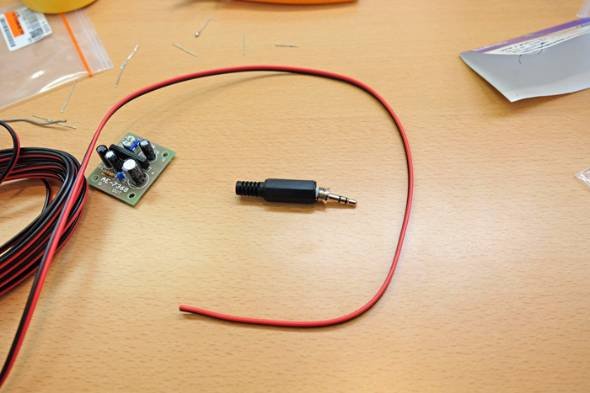

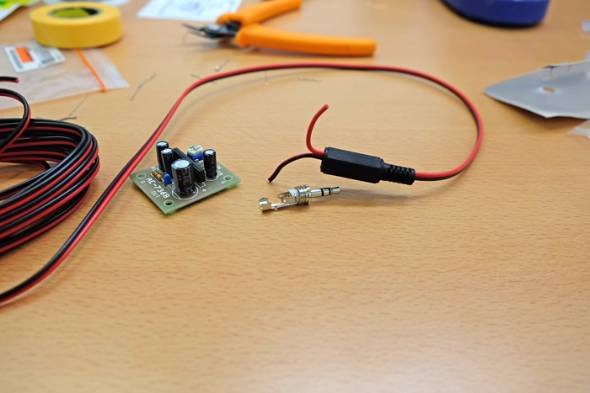

作ったアンプをステレオジャックにつなげるには、まずステレオジャックの先っぽを回して外す。外したら、ステレオジャックの黒い方に赤と黒のスピーカーコードを通し、赤と黒のスピーカーコードを2センチほど裂く。裂く時、赤と黒のコードの間をちょこっとニッパーで切るのがポイント。スピーカーコードはしっかりとくっついていて裂きにくいが、この切り込みを入れるだけで格段に裂きやすくなる。
ステレオジャックの先っぽをくるくる回す

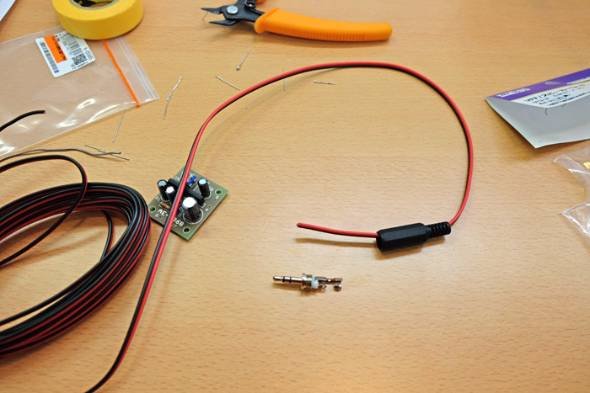

くるくる回すとコロンと中が外れる

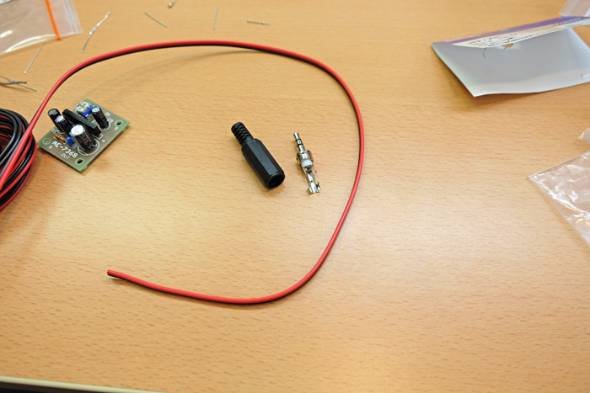

外れたら、黒い方をスピーカーコードにつなげる
2センチほど裂く
赤と黒のコードを裂いたら周りのカバーを0.5ミリほどむく。むく時はワイヤーストリッパーで挟み、1ミリほどずらして手でねじねじしながら外すと中の線がキレイによじれる。また手の脂を付けずに外せるため、サビ防止にもなるという。

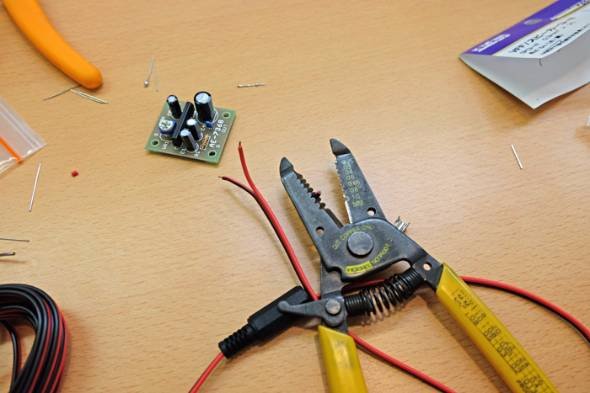

ワイヤーストリッパーで挟み、1ミリほどずらしたあと手でねじねじしながら外す

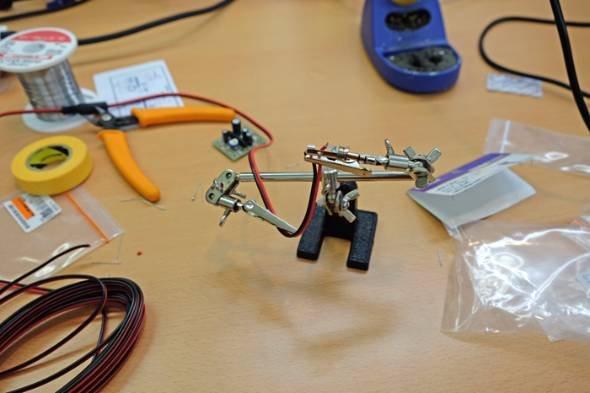

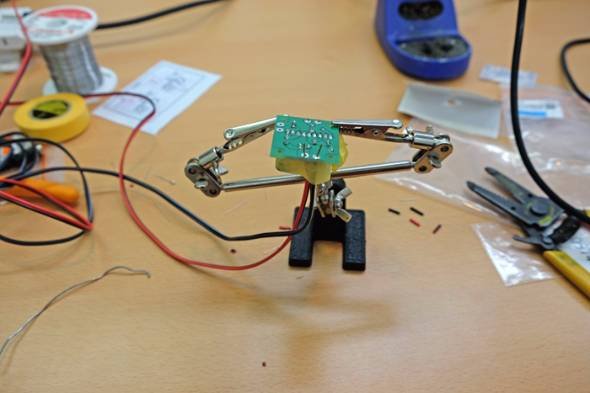

あとはこのねじねじされた中身の金属部分を、先ほど外したステレオジャックの先っぽ（銀色のほう）の穴にはんだで付ければOK。手で持つと危ないので、クリップスタンドで挟みながらはんだ付けをする。はんだ付けが終わったら、ステレオジャックの黒いカバーをすっぽりと被せて完了！

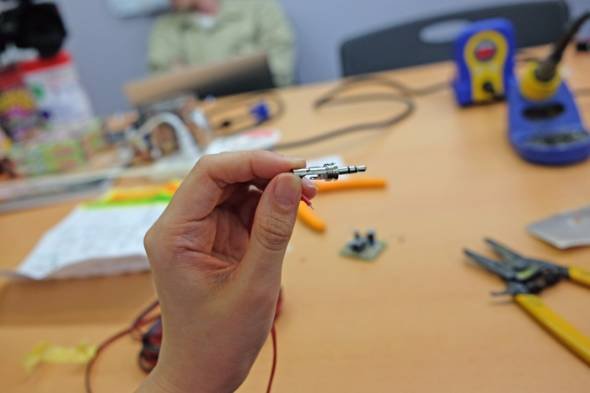

銀色のステレオジャックの先っぽを見てみると穴が空いている
その穴にスピーカーコードの先端をはんだ付けする

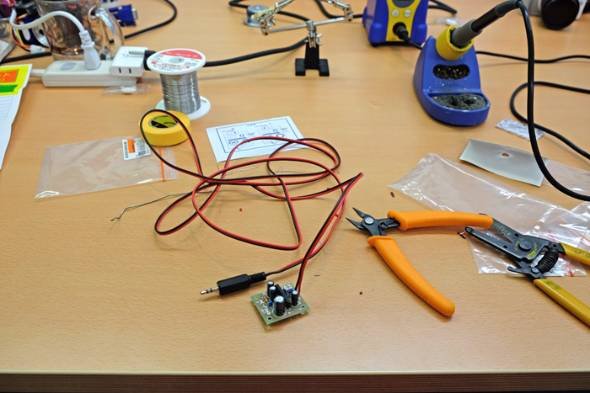

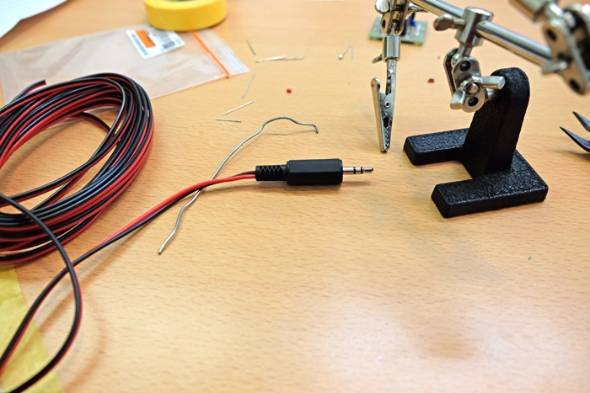

ステレオジャックの黒いカバーをかぶせたらできあがり！

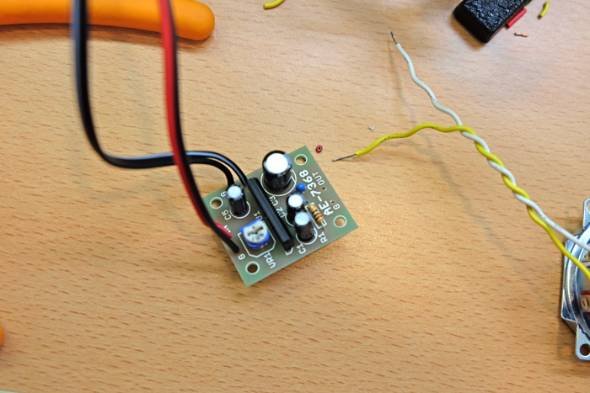

続いて、スピーカーコードのもう片方も同じように裂いて剥いたら基板に接着。ちなみにスピーカーコードは赤がプラスで黒がマイナス、DCジャック付ケーブルは白がプラスで黒がマイナス。「電子部品の世界では、派手な方がプラスなんだよ」（山本さん）。
上から下に付ける
力説する山本さん「電子部品の世界では、派手な方がプラスなんだよ」――ナルホド

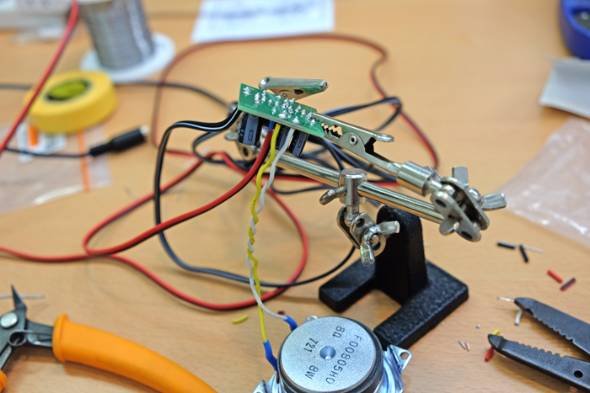

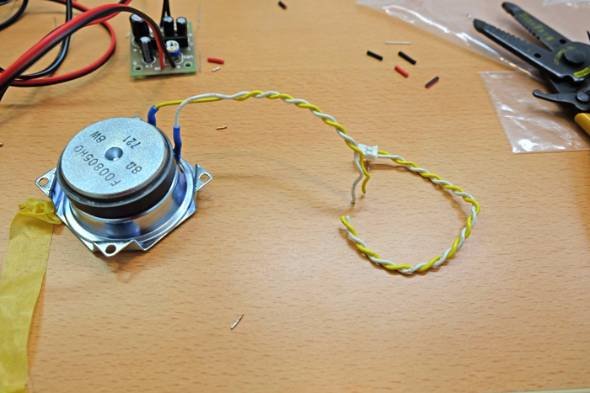

最後にスピーカーの処理。派手な方（黄色）がプラス、地味な方（白）がマイナス。コネクタを切って基板に取り付けたら、お花畑が歌うハード環境が整った！
環境が整ったので、あとはひたすらマイクロマウスと連携するプログラムを組む。センサーとなるPi:Co Classic2がお花の揺れを感知したら、USBで信号を送り、スピーカーで音を鳴らす――というプログラムを書く。Processingをインストールし、先生たちに手取り足とり教えてもらう。
ああ……もう青木先生かっこいい

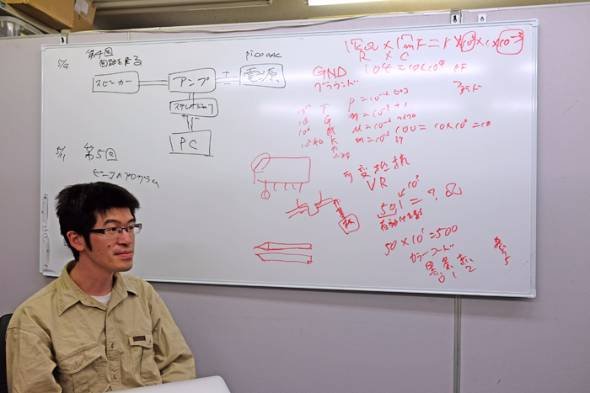

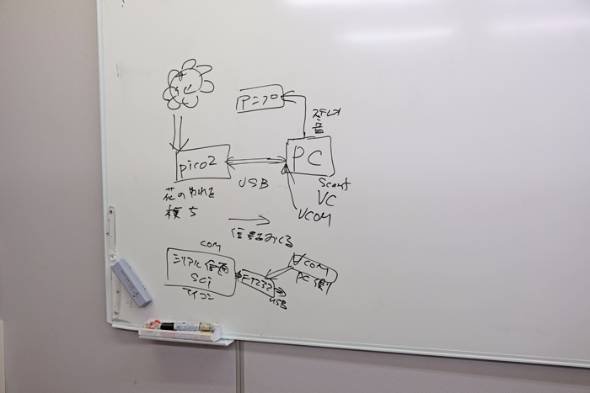

「しゃべるお花畑」全体構成図

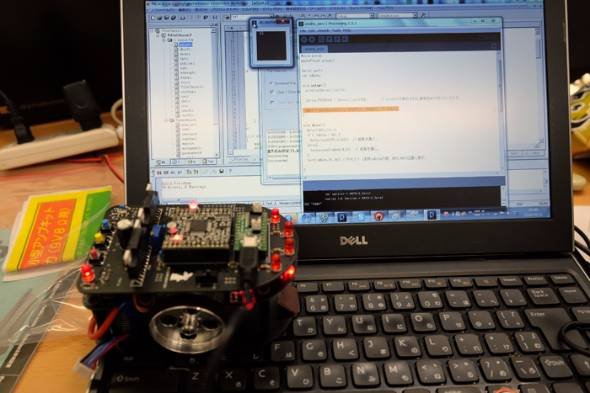

Pi:Co Classic2とつないでひたすらコードを勉強……
import ddf.minim.*; //音関係のライブラリを読み込む
import processing.serial.*; //シリアルポートのライブラリを読み込む
Minim minim; //たぶん呪文
AudioPlayer player; //たぶん呪文
Serial port; //たぶん呪文
void setup(){
println(Serial.list());
String PICOPort = Serial.list()[0]; // printlnで表示された番号を代わりに入れる
port = new Serial(this, PICOPort, 38400); // Pi:Coとの通信速度の設定
}
void draw(){
size(400,400); //画面サイズ
delay(1000); //1s
if(port.available() > 0 ) { //何か文字を受信したら動く、受信しなかったら実行しない
background(0,0,0); //黒
String data = port.readString(); //文字列を受信
fill(255,0,0); //文字色
textSize(10); //文字サイズ
int idata = int(data); //Pi:Coから受信したのは文字列。文字列でif文を書くと大変なので数字にしたい。なので、intを使って数字にする。
text(data,5,5); //文字を5,5の位置に表示
println(idata); //黒いところにインフォメーションを出す
if ( idata > 150) { //150以上だったら音鳴る
player.play(); //再生
} else {
player.close(); //再生止める
}
}
}
先生たちの力を盛大に借りながらなんとかコードが完成。実行してPi:Co Classic2のセンサー部分に手をかざすと、反応してちゃんと音が鳴るようになった……！ ところが、センサーから手を離しても音が止まらない。なぜだ……なぜなんだ……誰か止めてお願い！！！
【次回予告（変わるかも）】「しゃべるお花」完成予定！
