Googleの“湯呑み型キーボード”に新バージョン　自作キーボードの標準的なマイコンボード「Pro Micro」採用

公開 2021年12月23日 13時29分

更新 2022年01月05日 12時51分

[ITmedia]

印刷する Googleで優先するソースとして追加

　Google Japanが10月に公開した湯呑み型キーボード「Gboard 湯呑みバージョン」に、PCとの通信部品を変えた「Pro Microバージョン」が加わった。開発者の一人である同社の飯塚修平さんが、12月22日にGitHub上で設計図を公開した。

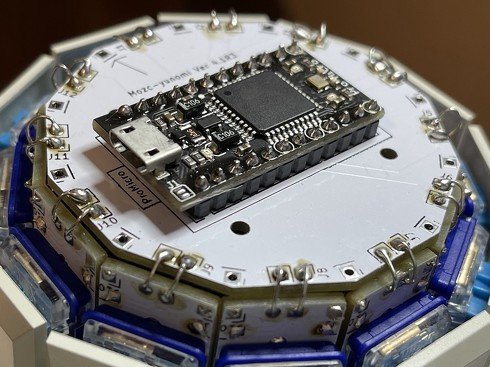

マイコンボード「Pro Micro」を搭載できる新バージョン（GitHub上の同リポジトリより引用）

　このキーボードは、湯呑みに並ぶ魚偏の漢字をキーに見立て、ロープロファイル（高さが低い）のメカニカルスイッチを円筒状に配置した自作キーボードの一種。

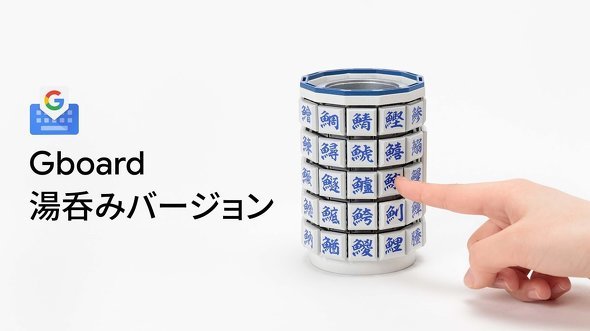

湯呑み型キーボード「Gboard 湯呑みバージョン」（公開当初の画像）

　完成品の販売はしておらず、設計図やファームウェアの無償公開にとどめている。公開当初は米Microchip（元は米Atmel）のマイコン「ATmega32U4」を基板上に直接はんだ付けする方式を取っていたが、はんだ付けの間隔が狭く、実装の難易度が高かった。

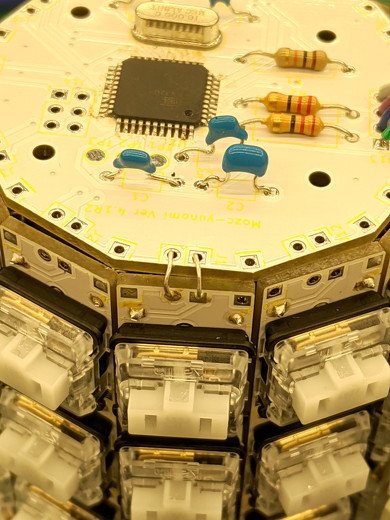

公開当初の、マイコンを基板上に直接はんだ付けする方式（GitHub上の同リポジトリより引用）

　Pro Microは、米SparkFun Electronicsのマイコンボード。ボード上にATmega32U4が実装済みで、基板とはピンヘッダのはんだ付けで接続するため、今回のバージョンは公開当初よりも実装難易度が下がったモデルといえる。Pro Microは互換品も多く出回るなど普及していることから、これを採用する自作キーボードは多い。

利用イメージ
