ニュースでよく聞く「半導体」って何？

　半導体は、現代の国際経済や政治のニュースで頻繁に耳にするようになった言葉です。しかし、その本質を正確に理解している方は意外と少ないかもしれません。

　半導体とはもともと、物質の電気の通しやすさによって物質を分類する物理学の用語です。一般的に、電気をよく通す導体と、電気をほとんど通さない絶縁体（不導体）の中間の性質を持つ物質を指します。

　代表的な材料はシリコン（Si）です。純粋なシリコンは絶縁体に近い性質を持ちますが、そこに微量の不純物を加えることで、導体に近い性質へ変化させることができます。この不純物をどれくらい、どのように混ぜるかで、電気の流れを自在に制御できる点が半導体材料の最大の特徴です。

半導体チップ（IC）の基本

　ニュースやビジネスの文脈で語られる半導体の多くは、この性質を利用して作られた半導体集積回路（IC：Integrated Circuit）を指しています。

　数ミリ四方ほどの小さなシリコン基板の上には、数十億個ものトランジスタと呼ばれるスイッチが敷き詰められています。それらが超高速で電気の流れのオンとオフを切り替えることで、複雑な計算やデータの記憶を行っているのです。

　半導体の持つ計算やデータを記憶する機能は、人間に例えるなら脳の働きそのものであり、入力された情報を処理し、適切な命令を下す司令塔の役割を果たしています。

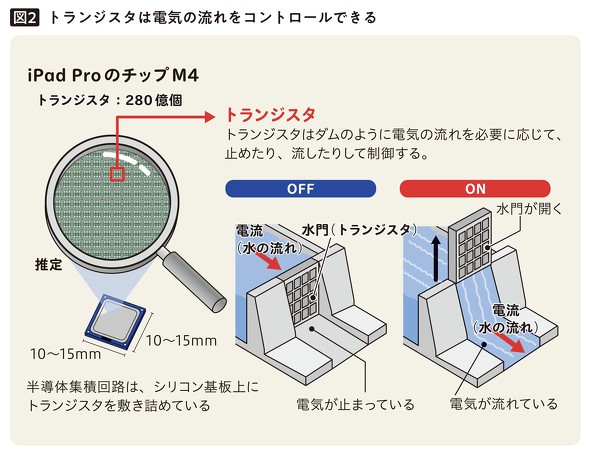

トランジスタは電気の流れをコントロールできる（出所：『図解で深掘る　きちんとわかる　半導体』）

　かつては機器を動かす裏方に過ぎなかった半導体は、集積度の飛躍的向上により、今では指先ほどのサイズで少し前のスパコン並みの処理能力を持つに至り、社会を根本から変革しています。

　そのため、半導体の理解を深めることは、単なる技術知識の習得にとどまりません。データ処理能力がいかに新たな価値を生み、競争優位性を築くかという、ビジネスや投資の本質を知ることに直結します。

　今や半導体はデータの価値を最大化し、企業や国家の命運をも左右する最重要の戦略物資なのです。

スマートフォンを解剖すると分かる“半導体の役割”

　私たちの日常生活を見渡すと、半導体が含まれていない製品を探す方が難しいほどです。例えば、手元にあるスマートフォン。これには演算、通信、画像処理、情報の記憶を担うメモリなど、数百個もの半導体が詰め込まれており、まさに半導体の塊です。

　また、炊飯器や冷蔵庫、エアコンといった家電製品にも、最適な温度管理や省電力制御を行う半導体が常に稼働しています。

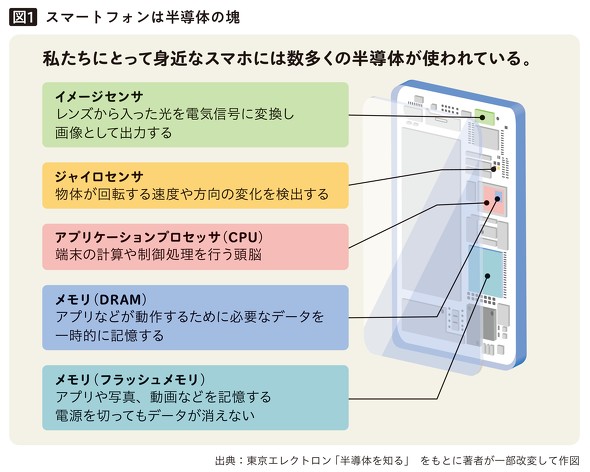

スマートフォンは半導体の塊（出所：『図解で深掘る　きちんとわかる　半導体』）

　現代の自動車においては、もはや走るコンピュータと呼ぶべき進化を遂げました。衝突を未然に防ぐ安全機能、車間距離を一定に保つ自動運転技術、そして電気自動車（EV）における効率的な電力管理。その中核を担っているのは、全て半導体です。

　最新の高級車やEVには数多くの半導体が搭載されており、もはや半導体なくしては車を一台も製造できないのが現実です。

　さらに社会インフラに目を向ければ、銀行のATMや決済システム、電車の運行管理、さらにはエネルギー供給ネットワークに至るまで、あらゆるシステムが半導体によって制御されています。
