RISCの生い立ちからRISC-Vまでの遠い道のり

RISCの実用性を証明した「MIPSアーキテクチャ」の誕生（1/3 ページ）

公開 2020年04月23日 13時44分

更新 2020年05月11日 08時40分

著者

大原雄介

[ITmedia]

印刷する連載新着通知を受け取る

最近ではArm、RISC-Vなど組み込みでも華々しい活躍を見せているRISCプロセッサ。その祖先というか元祖として認識されているのはIBM 801というプロセッサだった。歴史的経緯を、IT史に詳しい大原雄介さんが解説する。

　前回の記事で詳しくお伝えした、RISCムーブメントのきっかけとなったデビッド・A・パターソン教授らの論文である“RISC I:A Reduced Instruction Set VLSI Computer”（PDFへのリンク）が出た翌年となる1982年、今度は米スタンフォード大学のジョン・L・ヘネシー博士（当時の身分は電気工学とコンピュータ科学の助教授）らは、“MIPS: A Microprocessor Architecture”を1982年のACM SIGMICRO（コンピュータ科学の国際学会のマイクロアーキテクチャ分科会）で発表する。

写真1：ジョン・ヘネシー博士。当時は助教授だった博士はその後教授を経て2000年～2016年には第10代のスタンフォード大学学長を務めている。出典はスタンフォード大学

　このMIPS、今では処理性能の指標（Mega Instructions Per Second）として知られているが、この論文でいうところのMIPSは“Microprocessor without Interlocked Pipe Stage”（インターロックされないパイプラインを持つマイクロプロセッサ）の略である。区別を付けるため、こちらは俗に“Stanford MIPS”とも呼ばれる。

　そもそもInterlockとは何かというと、「プロセッサの動作の一部分を一時的に止めること」である。例えばA=B+C（BとCの値を読み出し、合計をAに書き出す）の処理で、BとCがキャッシュに入っていなかったりすると、メモリからBとCを読み出す必要があるが、それには相応の時間が掛かる。なので、BとCをメモリから読み出すまでの間、演算はホールドしておく必要がある。この場合、メモリからデータを読み込む部分（昨今で言えばLoad/Storeユニット）だけは動いているが、それ以外の部分は一時的に停止（内部の状態は保持しつつ、処理を進めない）する必要がある。この状態をInterlockと呼ぶ。

　実際にはInterlockが起きる理由はたくさんある。最近のプロセッサでもデータハザードとかコントロールハザードは起き得るために、これを回避すべくいろいろな工夫が凝らされている（にもかかわらず根絶できない）が、1982年の段階のInterlockはもっと原始的な話である。MIPSの論文では5段のパイプライン構造を想定している。具体的には、

IF:Instruction Fetch（キャッシュから次の命令を取り込む）

ID:Instruction Decode（取り込んだ命令を解釈し、実行すべき処理を確定する）

EX:Execute（処理を実行する。メモリアクセスの場合には、そのアクセスすべきメモリのアドレスの計算を行う）

MEM:Memory（メモリアクセスを行う。といっても実際にはキャッシュへのアクセスであるが）

WB:WriteBack（処理完了に伴うレジスタファイルの開放を含む「後処理」を実行）

の5段階から構成されている（※1）。

※1：ここで説明したパイプラインは、その後インプリメントされたMIPSプロセッサに準拠する。当初の論文ではMEM/WBがなく、代わりにOD（Operand Decode）が入っており、またEXはOS/EX（Operand Store/Execution）とされていた。

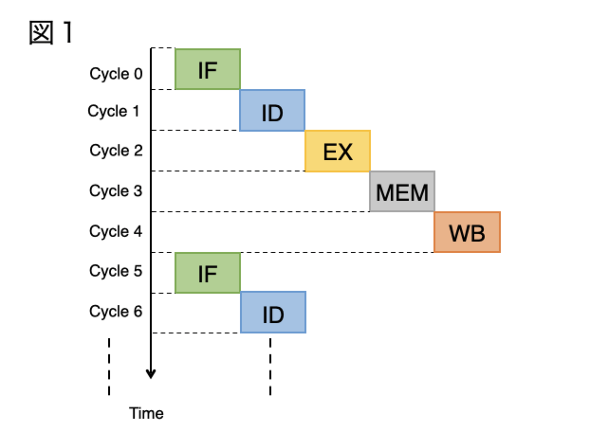

　話をInterlockに戻すと、この5段のパイプライン、従来は図1の様に実行されていた。まずIFが命令を1つFetchすると、その結果はIDに渡されるわけだが、渡し終わったあとのIFはInterlockが掛けられてそのままホールドされていた。というのは、IFの内部で解釈した結果をそのままIDで参照しているので、IFが変に動かれるとIDの動作に影響してしまうためだ。これはその先のEX/MEM/WBも同じで、なので各ステージ1サイクルで処理が終わったとしても、1つの命令の処理には5サイクルを要することになる。

図1

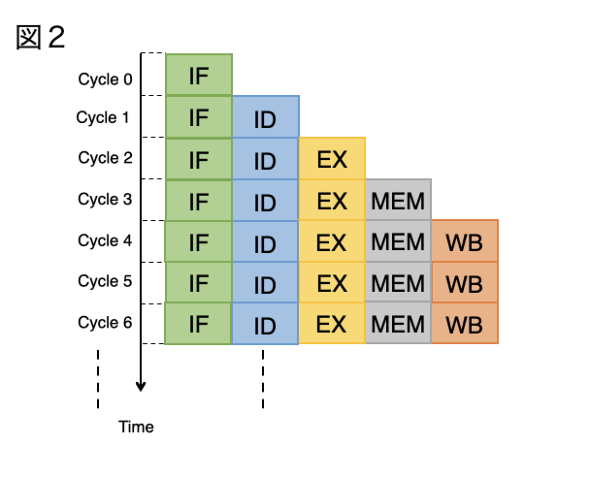

　ヘネシー博士はこのInterlockを廃する仕組みを考えた。最初のサイクルでIFが1つ目の命令の取り込みを終え、その結果をIDに渡したら、即2つ目の命令の取り込みを行うようにすれば、各ユニットが並列して動作するようになる（図2）。

図2

　このケースだと、最初の命令を取り込み、それが書き戻されて完了するまで5サイクルかかる（これが実行のLatencyと呼ばれる）が、ただし命令そのものは1サイクル毎に各ステージへ順に取り込まれる（これが命令のThroughputと呼ばれる）ようになる。要するに5つのパイプラインステージを独立させて、Interlockを掛けないで処理できるように工夫するだけで、性能が5倍に上がるという仕組みだ。

　この仕組みそのものは実はそれほど難しくない。要するに各ステージの間にバッファーを挟み、後段で参照するものは全てそのバッファーに保持するようにすれば、一度バッファーに保持した後は次の処理を始められることになる。ここで重要なのは各ステージの処理時間を均一にすることにより、無駄なInterlockを省くことができるというわけだ（処理時間が一定でないと、一番遅い処理時間のステージに合わせ、その他の処理ステージにはInterlockが掛かることになる）。

　論文に戻ると、ヘネシー博士はBerkeley RISCの発想を下敷きにしつつ、これをベースにしていかに1チップで高速なCPUを構築できるかを論じている。主要な特徴、例えばメモリアクセスはLoad/Store命令に限り、その他の命令は全てレジスタのみを対象とするとか、命令レベルで複雑な処理をさせるのではなく、コンパイラレベルにそうした処理をオフロードするといった部分は共通である。

次ページへ Berkeley RISCとの違い
