具体的にどんなことが分かる？

　本製品では、それぞれの結線が何を意味するかを、LEDの点灯状況からユーザー自身で読み解く必要がある。配線から読み取れる情報を具体的な内容に変換し、液晶にメッセージを表示するといった機能は備えていない。

　さらに、本製品にはチュートリアル的なガイドも付属せず、本稿執筆時点で公式が提供しているのは動画1本のみだ。簡易マニュアルとされるページにも、どのような点灯パターンが何を意味するかといった説明はない。この時点で既に初心者向けの製品ではないことが分かる。

　ここでは、LEDの点灯パターンから読み取れる、具体的な仕様の一部を紹介する。メーカー公式ではないので内容は無保証、参考にする場合は自己責任ということでお願いしたい。

　まずオーソドックスなのは、充電のみか、あるいは充電だけでなくデータ転送にも対応しているかの判別だ。USB Standard-A→USB Type-Cケーブルの場合、データ転送に対応していれば、「D+」と「D-」が点灯し、そうでなければ消灯したままなので、すぐに見分けがつく。それ以外の「VBUS」「GND」については、どちらの場合も点灯した状態になる。

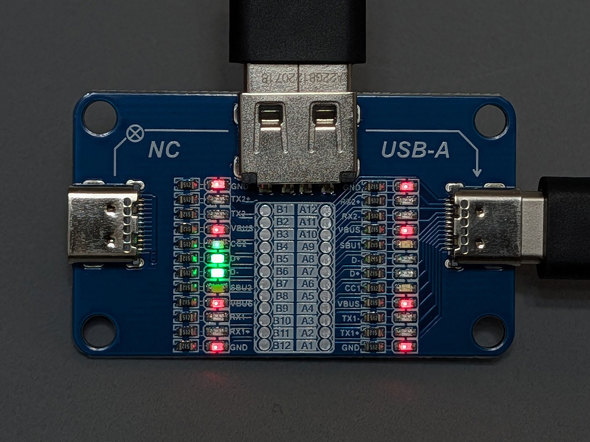

USB Standard-A→USB Type-Cケーブルを挿したところ。両側で対になった状態で点灯している4つの赤いLEDに加え緑の「D+」「D-」が点灯しており、データ通信に対応していることが分かる

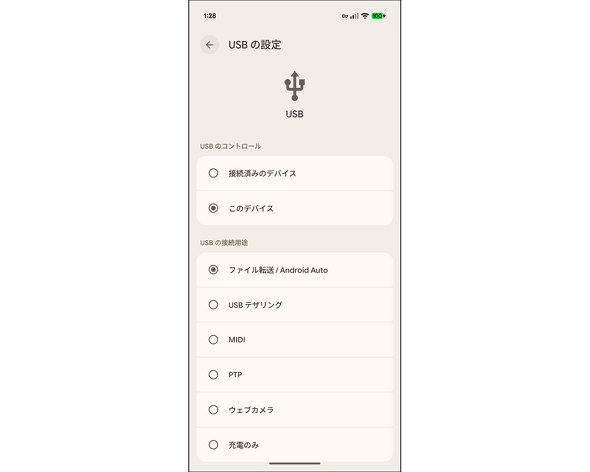

このケーブルを使ってAndroidスマホをPCにつなぐと、このように「ファイル転送」を選ぶことができる

別のUSB Standard-A→USB Type-Cケーブルを挿したところ。先程のケーブルと違って緑の「D+」「D-」は消灯している。これは充電専用ケーブルである証しだ

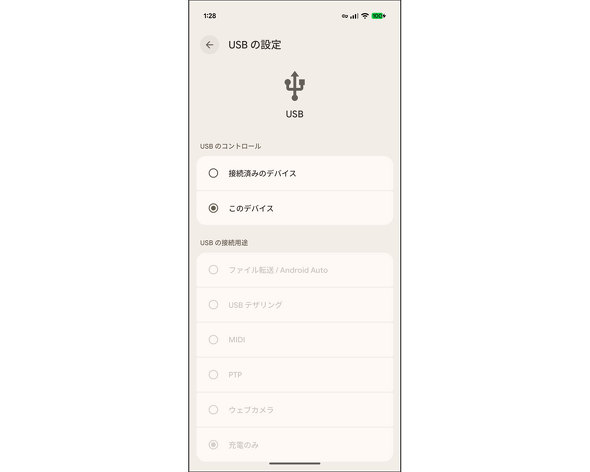

このケーブルを使ってAndroidスマホをPCにつなぐと、選べる用途は「充電のみ」で「ファイル転送」は選択できない

　一方で、USB Type-Cケーブルでよくあるのは、映像信号の出力に対応するかどうかだ。USB Type-Cで映像信号を伝送するDisplayPort Alternateモードでは、これら結線の「TX」と「RX」が用いられるので、これらが消灯していれば映像信号の出力には利用できないことになる。

　結線されていても確実に映像出力に対応するわけではないのがややこしいが、使えないケーブルを除外できるというだけでも、選別には重宝するはずだ。

　また前述のUSB Standard-A→USB Type-Cケーブルと同様、「D+」「D-」が消灯していればデータ転送には非対応である他、片側の「D+」「D-」「CC」ともう片側の「SBU」が点灯していればUSB 2.0ケーブルであるなど、点灯パターンによってさまざまな仕様を判別できる。

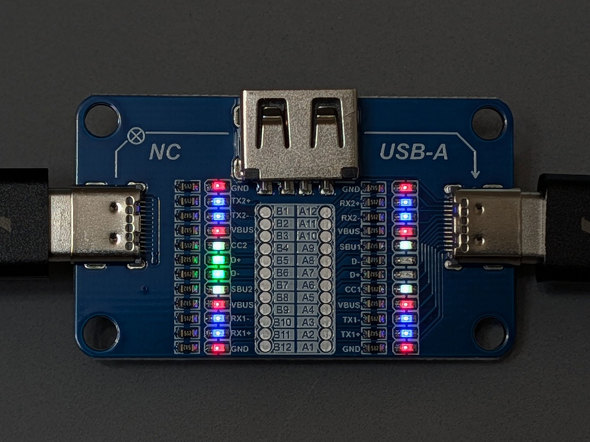

これはThunderbolt 5ケーブルの例。機能的には全部入りということで、片側の「D+」「D-」を除く全てのLEDが点灯している。映像信号の伝送に用いられる「TX」「RX」も点灯している

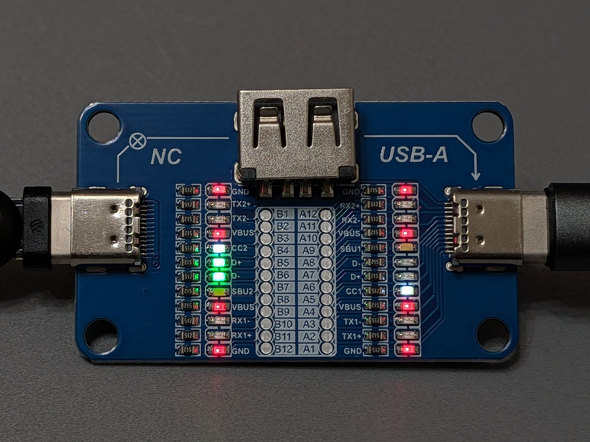

別のケーブルでは「TX」「RX」は消灯しており、映像信号の伝送には使えないことが分かる。ちなみに、片側の「D+」「D-」「CC」ともう片側の「SBU」が点灯するのはUSB 2.0ケーブルにみられる点灯パターンだ

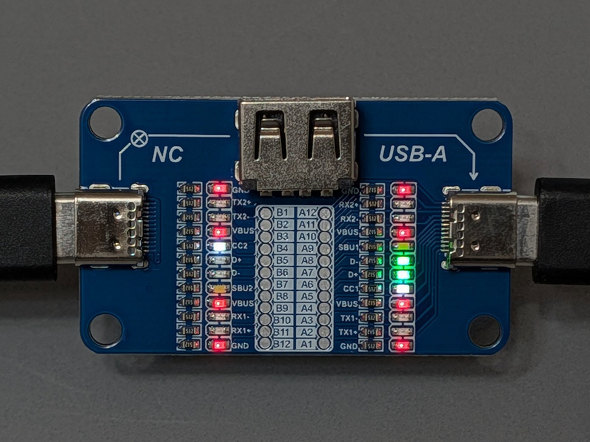

さらに別のケーブルを試したところ、こちらも「TX」「RX」は消灯している。先ほどのケーブルでは左側の「D+」「D-」「CC」が点灯していたが、こちらは右側となっている。これは単に挿す向きが異なっているためで意味は同じだ

　この他、本来であれば左右対称に点灯するはずのLEDの一方が消えたままになっているような場合は、ケーブルの断線が疑われる。ケーブルを軽くひねるなどしてみて、これらLEDがついたり消えたりする場合は、ケーブルに何らかの異常があると考えてよいだろう。

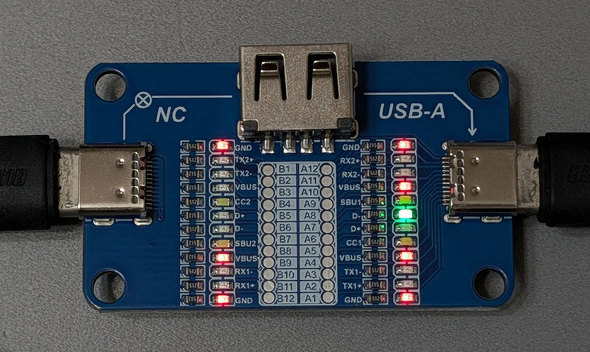

付け根が断線気味のケーブルを挿した状態。本来は対になった状態で点灯すべき4組の赤いLEDの一部が消灯しており、何らかの異常があることが分かる
