運用容量の制約要因3：電圧安定性

　需要（負荷）の急増により電力設備に流れる潮流が増えると、系統の電圧が低下し、限界点を超えると、電圧は低下の一途をたどること（電圧崩壊）となる。電圧を適正範囲に維持するためには、無効電力を供給する電力用コンデンサ等の設置が必要となるが、電圧調整装置による効果は広範囲に及ばないため、電圧低下の著しい場所へ設置することが重要となる。

　一般送配電事業者はN-1故障時に電圧不安定現象を招かぬよう、主要系統の電圧が定格電圧の90％を下回らないことを確認している。

図5.電圧安定性と電圧調整装置　出典：将来の運用容量等在り方作業会

運用容量の制約要因4：周波数維持

　送電線のルート断故障（N-2故障）により電力系統が分離した場合、片側の系統では電力の供給が需要を上回り、系統周波数が上昇する一方、もう片側では供給が需要を下回り、系統周波数が低下する。よって、電力系統の周波数を安定的に維持できる限度値として、周波数維持制約が設定されている。

　地域間連系線の周波数限度値は、連系線とその潮流方向により異なり、中西エリアでは低下側で59.0〜59.5Hz、上昇側で60.0〜60.6Hzで設定されており、限度値を超える場合、大量の発電機の解列や大規模停電に至るおそれもある。

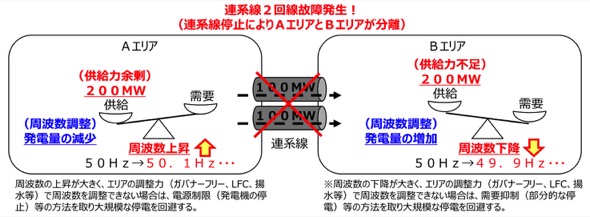

図6.ルート断故障（N-2故障）と周波数維持制約　出典：運用容量検討会

　以上をもとに、全国の地域間連系線の運用容量決定要因（2024年度・平常時）を示したものが図7である。

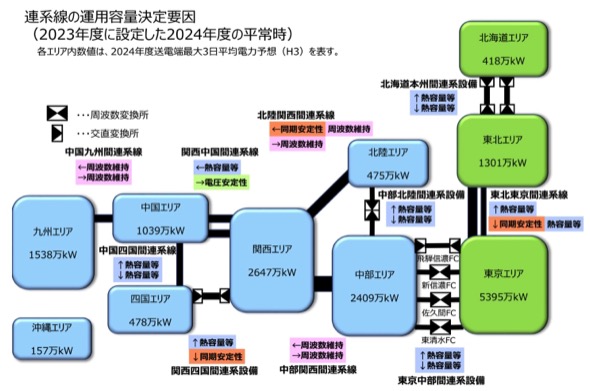

図7.連系線の運用容量決定要因（2024年度・平常時）　出典：運用容量検討会
