組み立て工程の写真レポート

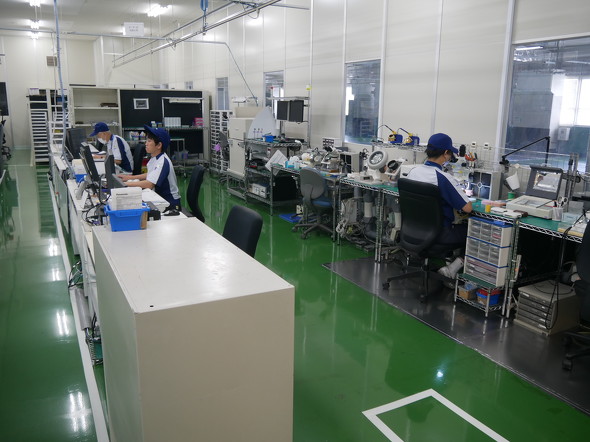

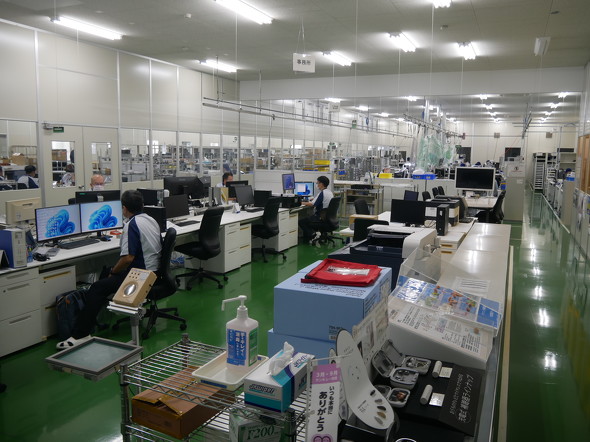

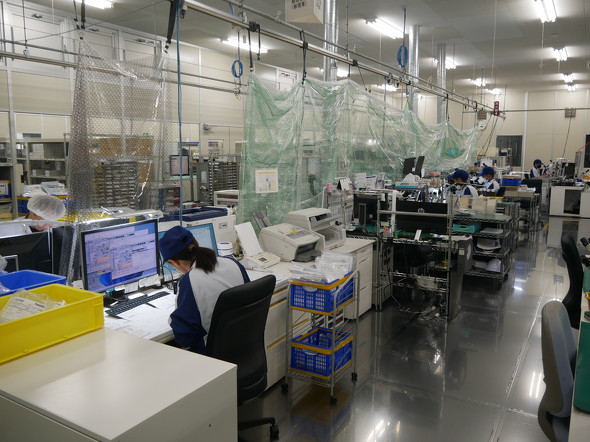

photo 補聴器の組み立て工程の様子
photo こちらは修理工程。全ての修理がここで行われる
photo 組み立てや修理のエリアは外窓には直接触れない場所に設置し、虫の侵入などがないようにしている

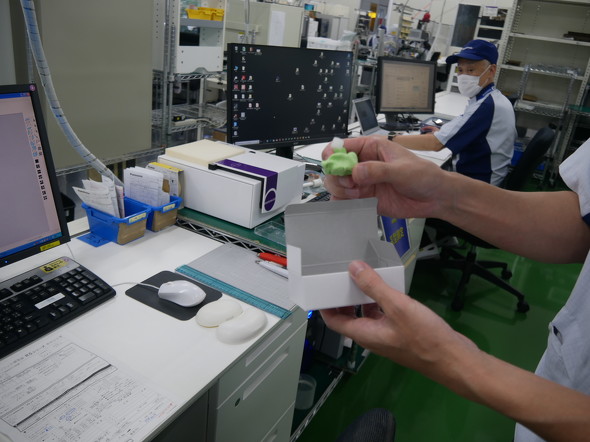

photo 組み立て工程に持ち込まれた採取した耳型

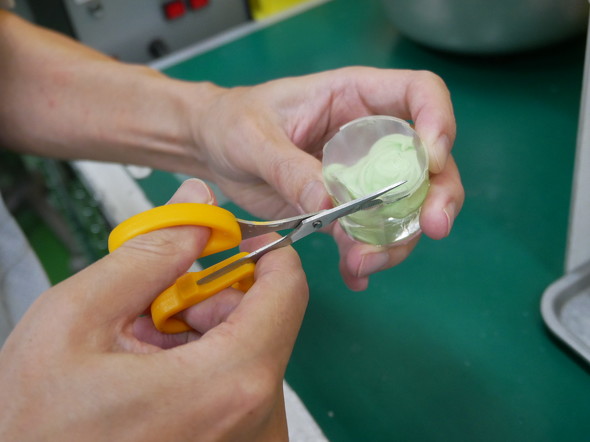

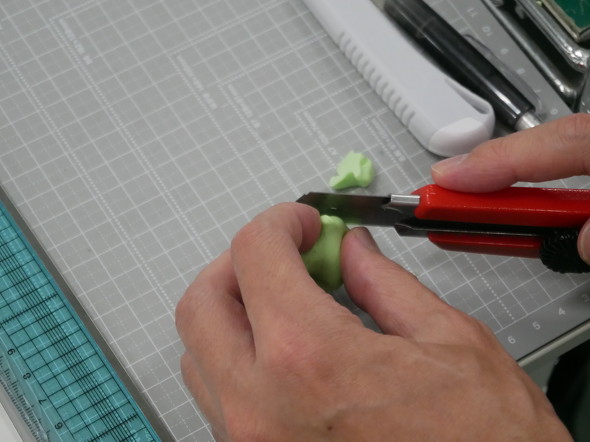

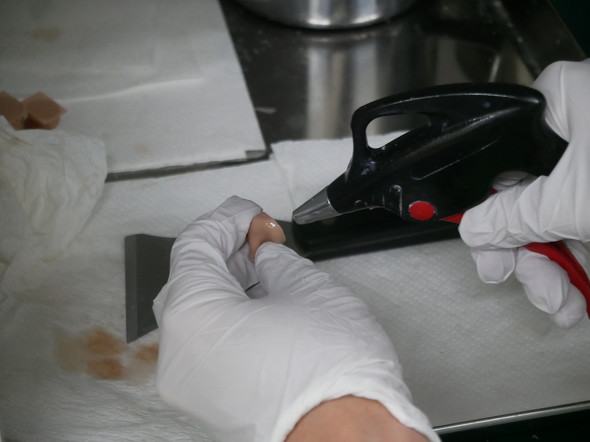

photo データ化する上で不要な部分を切り取る作業から始まる

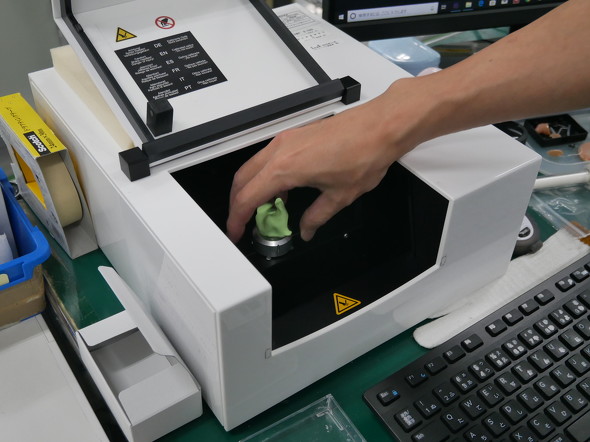

photo 3Dスキャナーを使って、3Dデータ化する

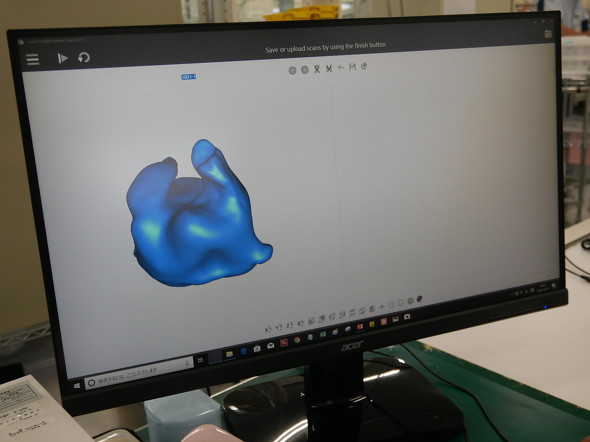

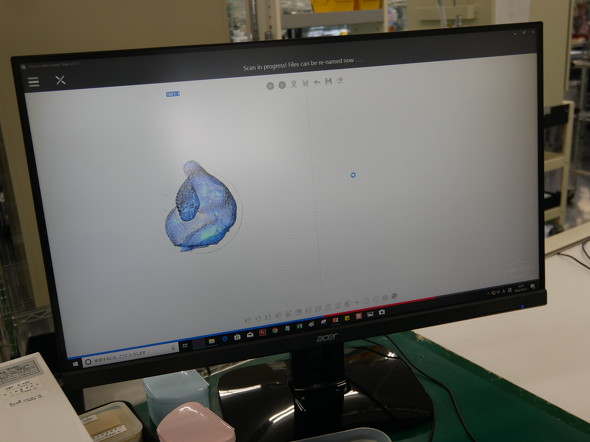

photo 3Dデータとして取り込んでいる様子
photo 3Dデータ化した状態

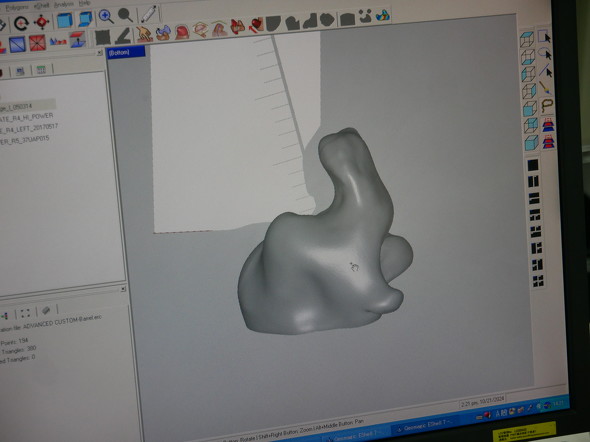

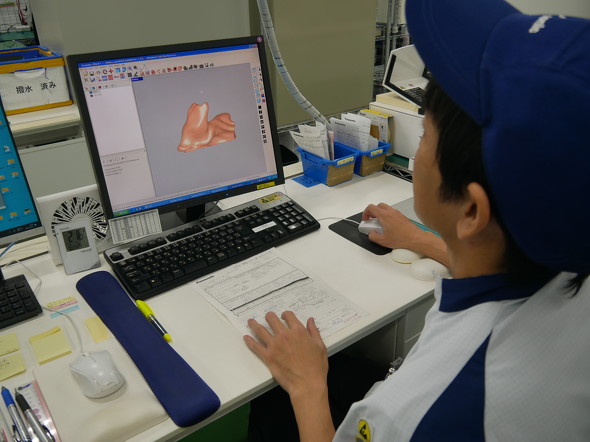

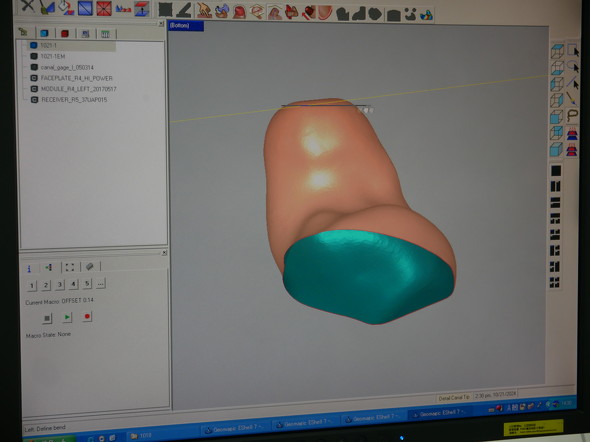

photo 取り込んだ3DデータをCADで最適な形に加工する
photo 造形のための治具を画面に読み込む。サイズを測りながら不要なところを切り取る作業だ

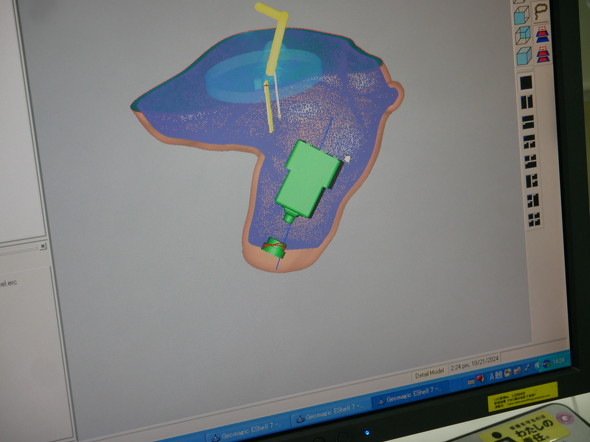

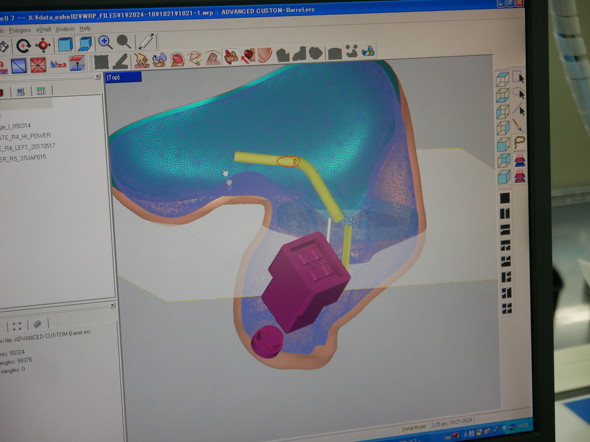

photo シェルの内部にレシーバーを設置する様子をシミュレーションする
photo あらゆる角度から確認する。耳穴部分が細く、部品が入りにくい場合もあるという
photo 削ったり、盛ったりする細かい作業を繰り返す。熟練工のノウハウが生かされる作業だ

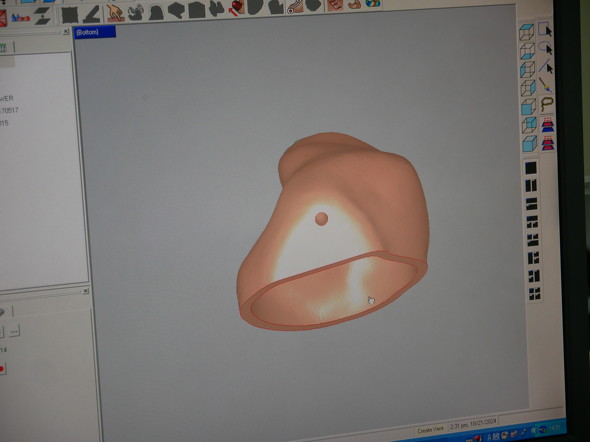

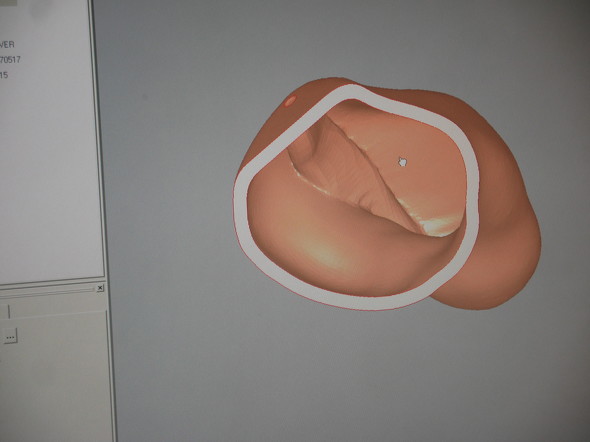

photo フェースプレートを乗せる断面も加工。耳穴の入口を太くすることが、ハウリング防止につながるという
photo 音にこもりをなくす空気穴も開ける

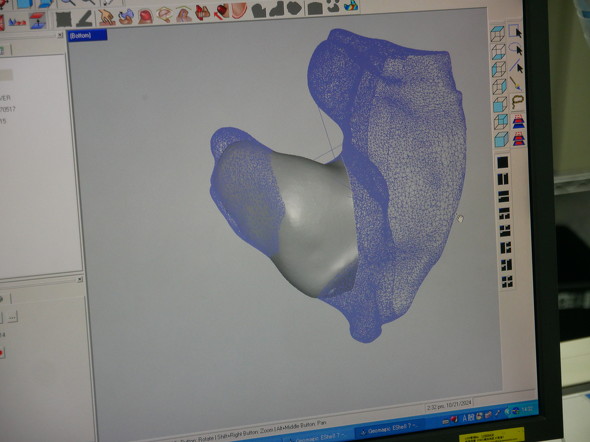

photo 完成したデータ。網の部分が元のデータ。それを細かく削ったり、盛ったりしていることが分かる

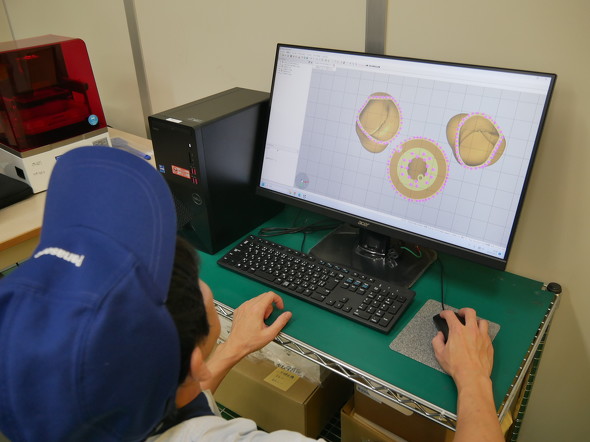

photo シェルの3Dデータを3D造形機に読み込む

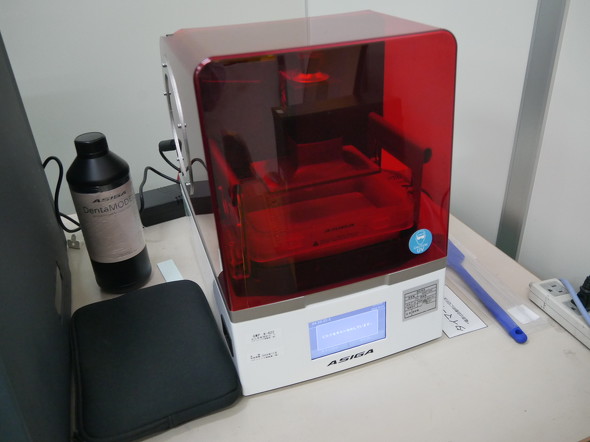

photo シェルの造形を行う3D造形機

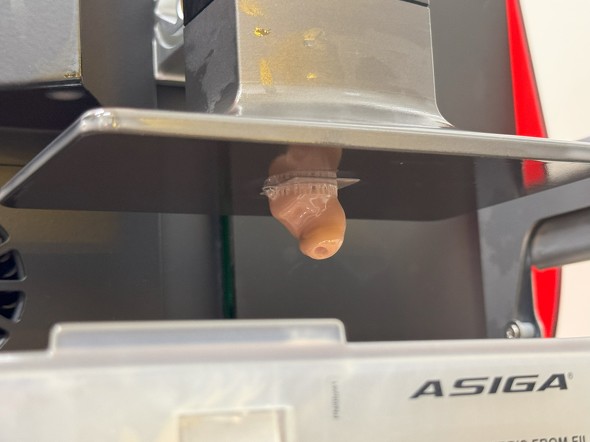

photo 3D造形機で作り上げているところ。0.1mmの層を185層積み重ねる。上方向から吊り下げられた形で完成する

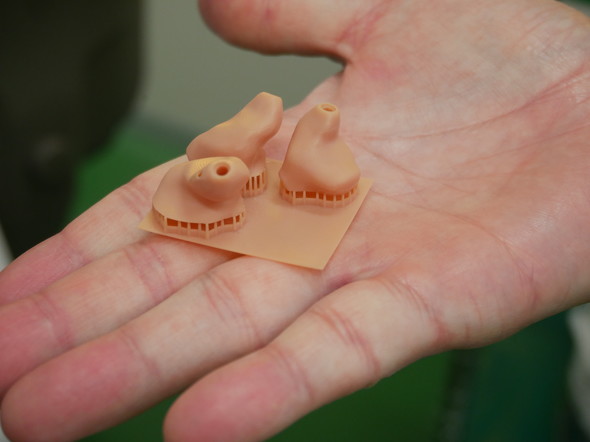

photo 3D造型機で完成したシェル。下にはカットするための足がついている
photo 造型液をアルコールで洗浄し、光を当てて硬化させる
photo 耳の形状にあわせた形で、完成品の外観検査に使用するための型も用意

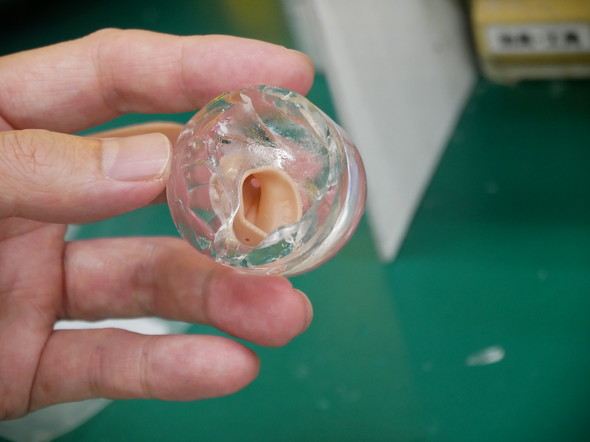

photo 型に完成品を装着してチェックする

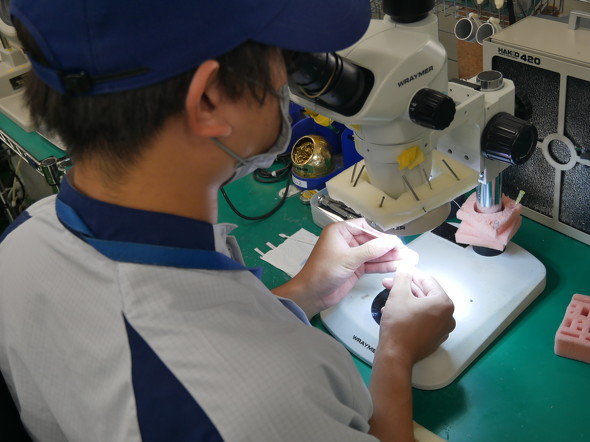

photo 補聴器への部品の組み込みなどは顕微鏡を使って行う

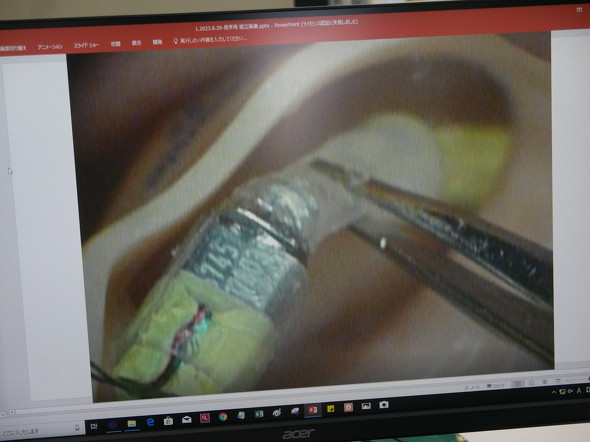

photo 顕微鏡を通じて見た画像

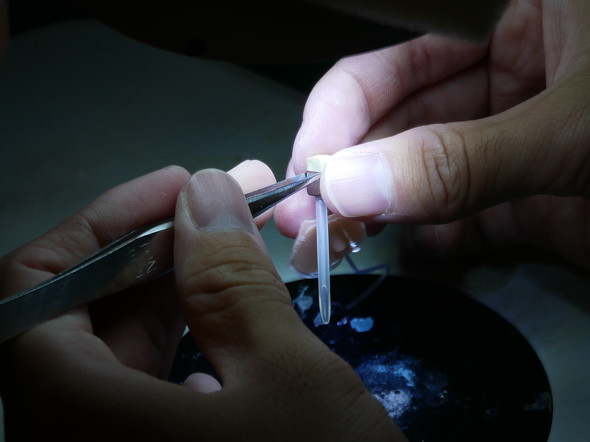

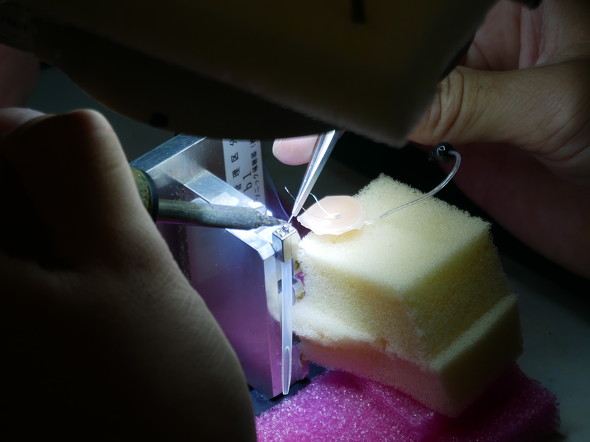

photo チューブユニットのハンダ付けを行っている様子
photo 絶縁テープを巻き付ける作業

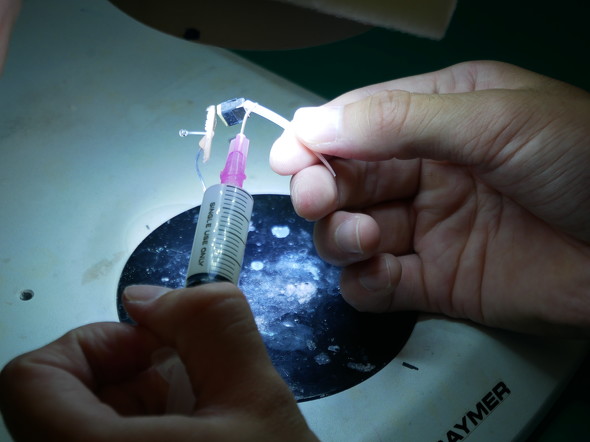

photo 注射器を使って液体を塗布する作業も行う

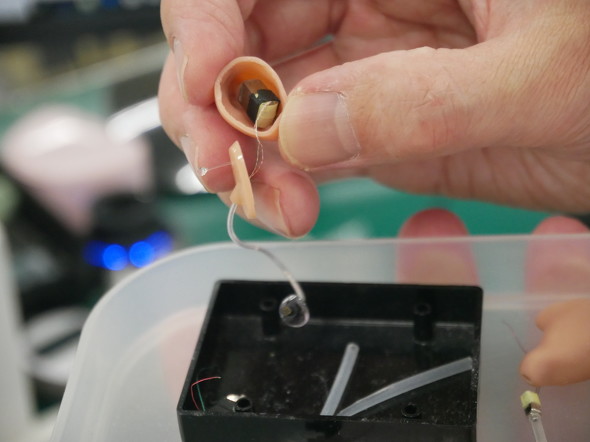

photo シェルに部品を取り付けたところ

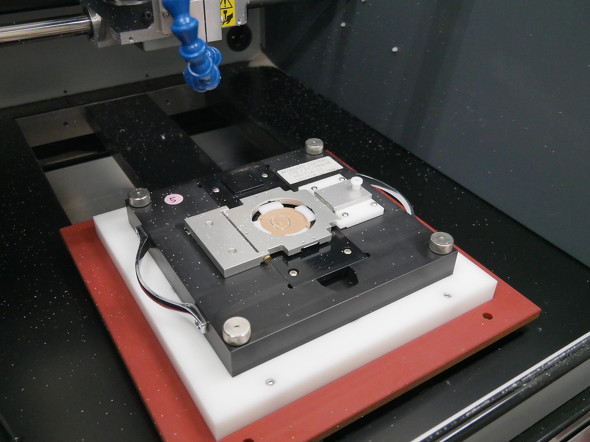

photo フェースプレートを造形する機械

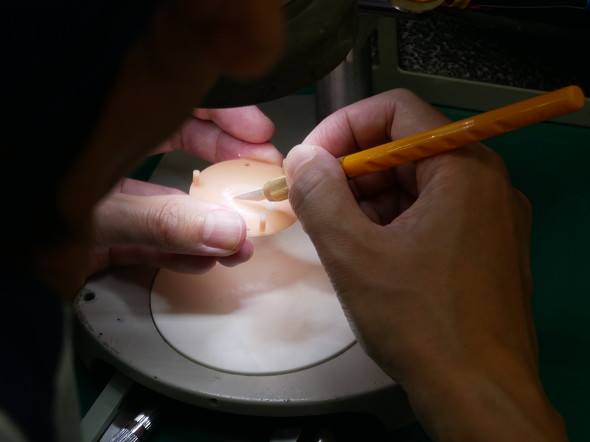

photo フェースプレートの加工を行う工程

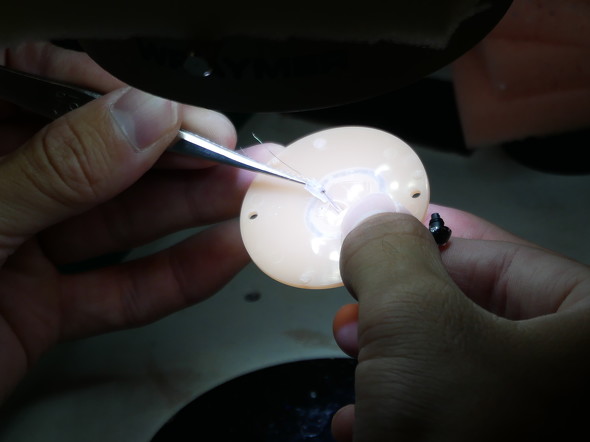

photo 補聴器の取り外しの際のテグスや、チューブユニットなどの各種部品を取り付ける作業

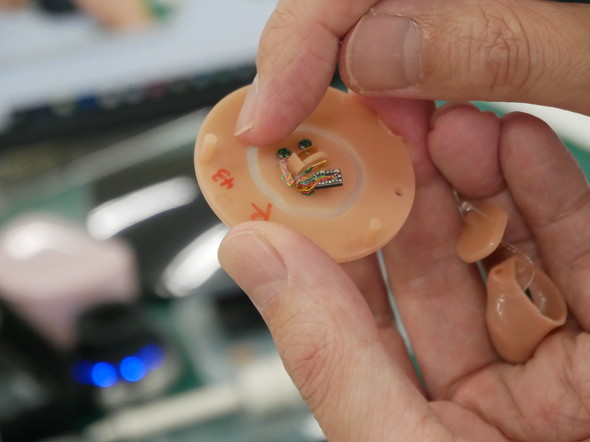

photo 部品が搭載されたフェースプレート

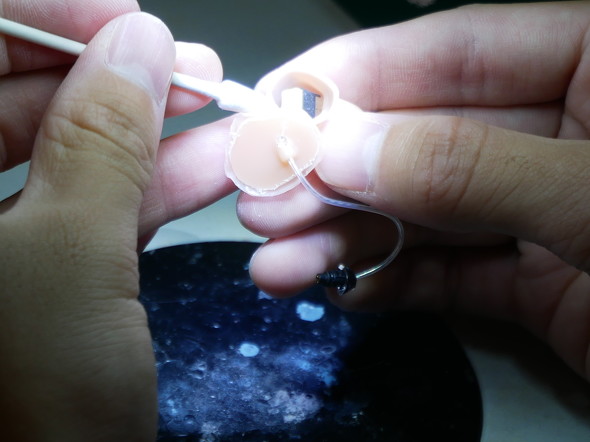

photo シリコン接着剤を塗布して、シェルにフェースプレートを取り付ける

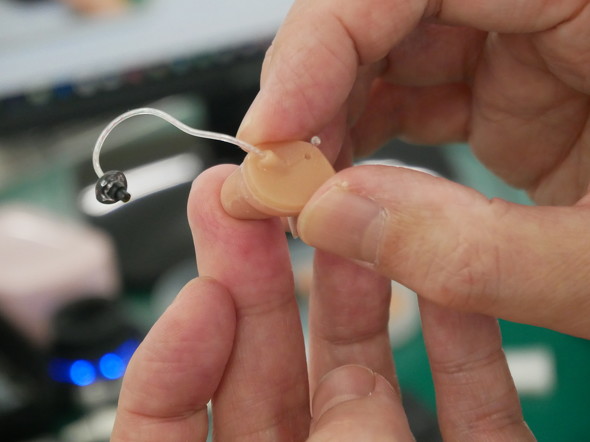

photo シェルにフェースプレートを取り付けた状態

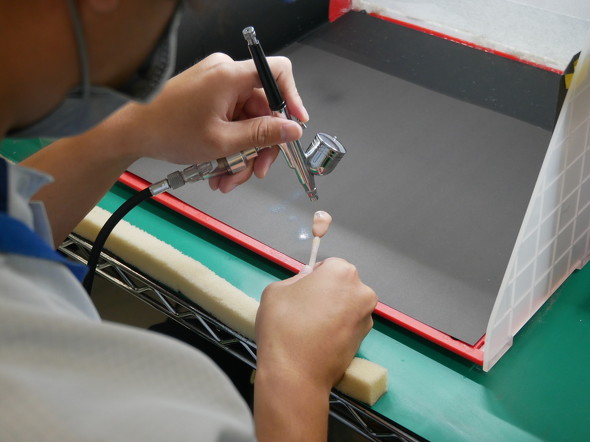

photo コーティング剤を塗布して仕上げを行う。肌に直接触れる際のアレルギー対策にもなる

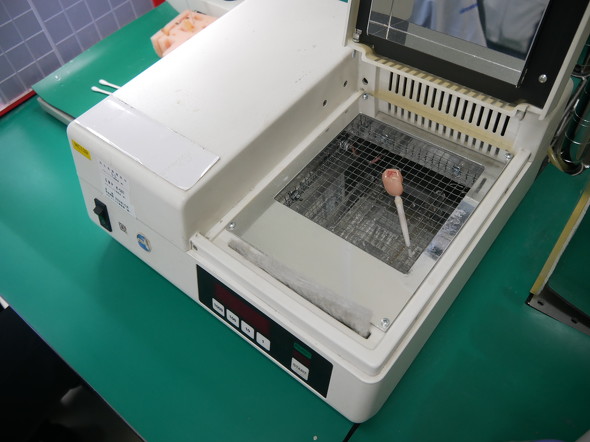

photo コーティング剤を塗布後、光を当てて光沢を出す

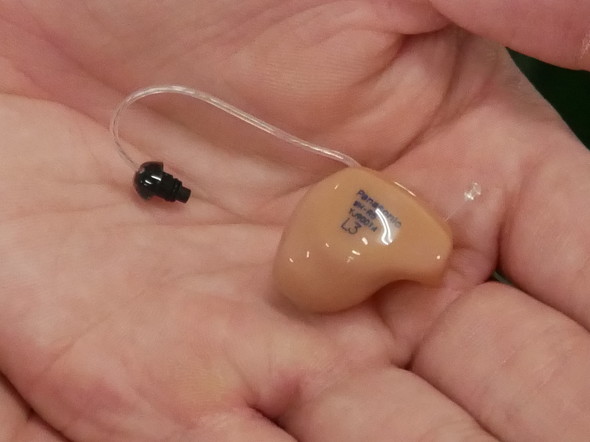

photo 完成したオーダーメイドの耳穴型補聴器
