Clearwater Forestの構造をチェック

　Clearwater Forestの最大の特徴は、先に言った通りCPUコアが全てEコアであることだ。Eコアのマイクロアーキテクチャは、Core Ultraプロセッサ（シリーズ3）（開発コード名：Panther Lake）のEコア／LP Eコアと同じ「Darkmont」を採用している。

　Eコアの数は最大288基で、ハイパースレッディング（同時マルチスレッド技術）には対応しない。CPUコア数が多いことから、ラストレベルキャッシュ（本製品の場合はL3キャッシュ）の容量も、最大576MBと巨大だ。対応するメモリはDDR5規格で変わりないが、より高速な毎秒8000MTのメモリモジュール（DDR5-8000）に対応している。

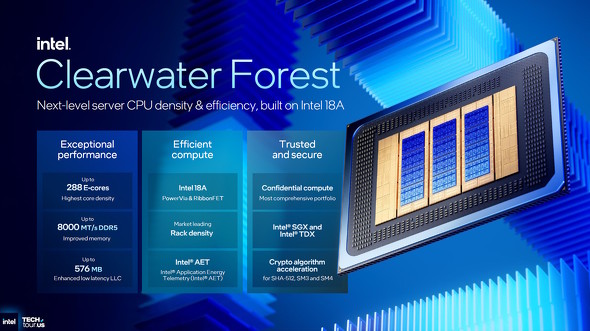

対応DDR5メモリは最大毎秒8000MTにまで引き上げられた

　製造プロセスノードは、CPUダイ（Computeタイル）についてはIntel 18A（1.8nm相当）を採用し、工程にはPowerVIA技術も適用されている。これらの詳細はCore Ultraプロセッサ（シリーズ3）の記事で説明しているので参照してほしい。

• →Intelの新型CPU「Core Ultraプロセッサ（シリーズ3）」を支える「Intel 18A」と「PowerVia技術」を見てきた

Computeタイルには1基あたり24基のCPUコアを搭載

　下図は、CPUコアを内包する「Computeタイル」のイメージだ。Computeタイルは1基当たり24基のCPUコアを搭載している。もう少し詳しく見ると、1基のComputeタイルには6基の「CPUコアモジュール」が搭載されており、1基のCPUコアモジュールには4基の「CPUコア」が備わっている。「4（コア）×6（モジュール）＝24コア」という計算だ。

　図の中央にある拡大イメージをよく見ると、正方形に近い横6個、縦4個の合計24マスが認識できるだろう。これが24コアのイメージだと思えばいい。拡大図の引き出し元を見ると、横3個×縦2個のマスの分割筋が見えると思う。このマス1つが、Eコア4基を1つにまとめた「モジュール」ということになる。

　そしてモジュール内にある破線状の太い筋が、4MBのL2キャッシュとなる。図からも察せる通り、L2キャッシュは4コアで共有するスタイルとなる。Computeタイル1基当たり6モジュールなので、Computeタイル1基当たりL2キャッシュの総容量は最大で4MB×6＝24MBとなる。Clearwater ForestではComputeタイルを最大6基搭載しているので、CPU全体のL2キャッシュは最大で24MB×6＝144MBだ。

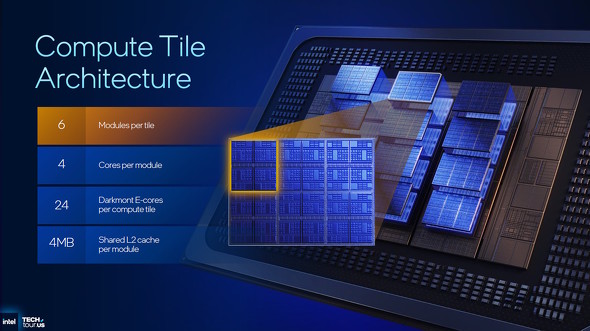

このスライドで拡大されたマスが、1基のComputeタイルを表している。Computeタイルには6基のCPUコアモジュールを統合しており、モジュール1基当たり4基のCPUコアを搭載しているモジュールの中央にある太いものは「L2キャッシュ」で、モジュール当たり4MBを搭載している

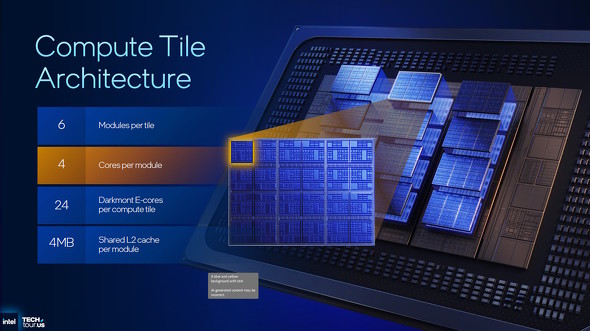

上のスライドで説明した通り、モジュール当たり4基のCPUコアを搭載している

　ちなみにウエハからの切り出し単位だが、モジュール単位ではなく、図解でいうところのComputeタイル単位となる。Computeタイルは最大で4（縦）×3（横）＝12基並べることが可能なので、CPUコアの最大数は24（Computeタイル1基当たりの最大コア数）×12（Computeタイルの最大数）＝288コアということになる。

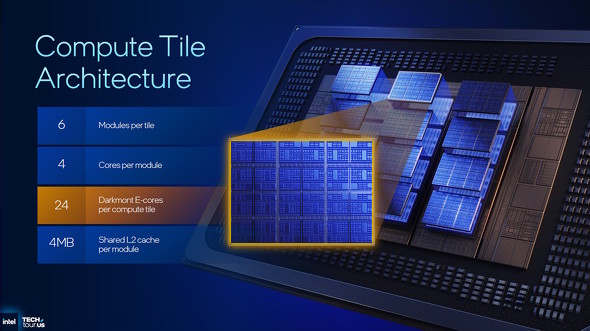

そしてComputeタイルは1基当たり6基のモジュールを搭載しているので、合計で6×4＝24基のCPUコアを備える。Clearwater Forestでは最大12基のComputeタイルを搭載するので、24×12＝288基のCPUコアを搭載できるという計算だ

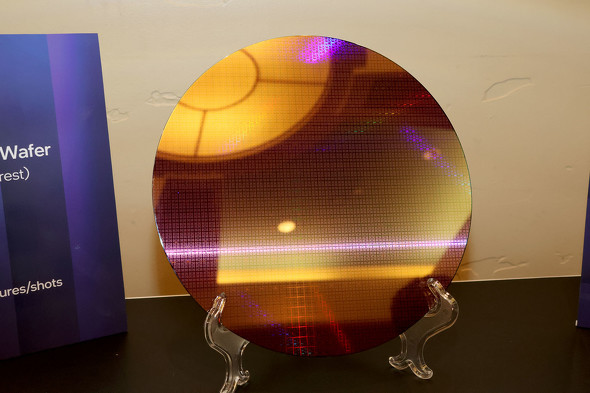

筆者が現地取材時に撮影した、Clearwater Forestのウエハの全景

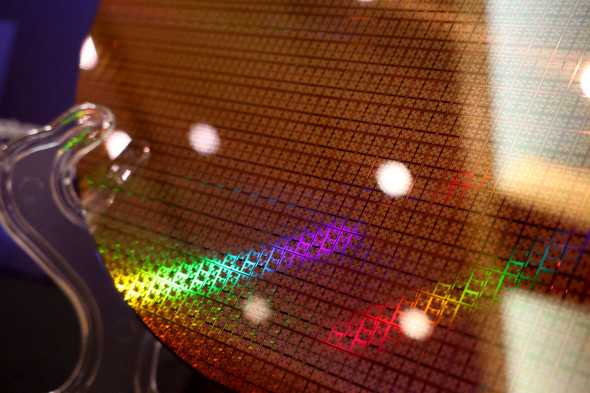

ウエハに寄って撮った写真。モジュールの切り出し線がうっすらと見えるのが分かると思う
