開発の経緯

技術の説明を担当した巻口誉宗主任研究員

　本システムを開発した「人間情報研究所」は、NTTの研究開発部門（R＆D）の一翼を担う「サービスイノベーション総合研究所」の傘下にある社内研究所の1つで、主に実世界とサイバー世界の新たな共生に関する革新的研究開発を担う。その一環としてデジタル情報の表示技術の研究に注力しており、3D映像表示技術や空中像表示技術に取り組んできた経緯がある。

　超鏡空中像は、従来の鏡に映像を表示する「ミラーディスプレイ技術」や、空中に映像を表示する「空中映像表示技術」とは異なる技術だという。同研究所の巻口誉宗氏（サイバー世界研究プロジェクト 主任研究員）は以下のように説明する。

　（超鏡空中像では）ミラーディスプレイのように鏡の中への表示に縛られず、鏡の外の空間中にも映像が表示できる。再帰反射を用いた空中像光学系の「再帰反射素子」を利用しており、入った光がそのまま入った方向に返る特性を生かしている。交通標識をクルマのライトで照らすと、ライトの方向が明るく見えるのと同じ仕組みだ。

　今回、ハーフミラーと組み合わせることで、空中像を結合することが可能となり、ユーザーから見ると、ハーフミラーより手前に映像が表示されることになる。

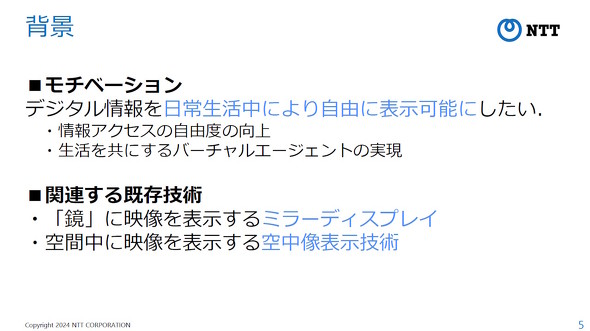

超鏡空中像表示システムの開発に至る背景。関連する既存技術もあるにはあるのだが……

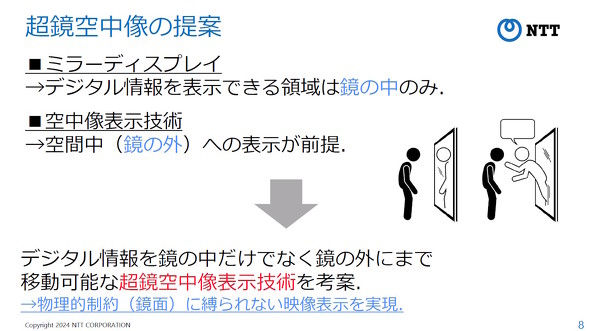

既存技術を使う場合、鏡の中か外のいずれかに表示がとどまるので、新たな技術として「超鏡空中像」を開発するに至った

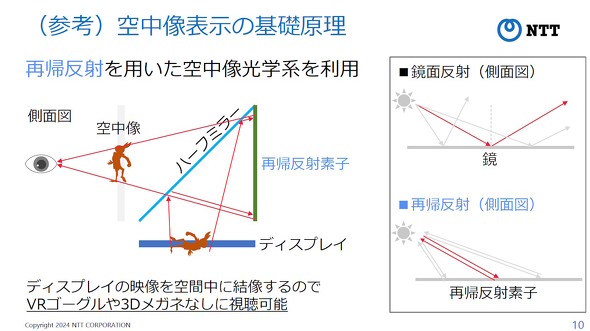

原理的には、再帰反射を使えば投影した映像を鏡の“外”に映し出すことができる

　そこで同研究所では、再帰反射の仕組みを活用して「移動するディスプレイ」と「3面鏡」からなる光学系システムを開発した。

　ユーザー（見る人）は、ハーフミラーの真ん中と左右の側面を見て“立体的な空間”を認識する。ハーフミラーの奥には、左右対称に移動する空中像用ディスプレイが設置されており、それに反射像を再現するディスプレイを組み合わせて、立体的な画像を表示することができるという。

　具体的には、空中像ディスプレイが移動して中央部に来ると、空中像用ディスプレイから出た光が「ビームスプリッター」によって反射すると共に、再帰反射素子によって反射される。結果、空中像として結合して表示される。

　ユーザー視点では、中央のハーフミラーが鏡面として認識されているため、その後ろに空中像が表示されているように見える。また、移動機構を備えたディスプレイが移動すると、それに伴って空中像も移動し、ハーフミラーを超えて、鏡の外に飛び出してきたように見える。

　加えて、実空間においてバーチャルキャラクターの影を作るといった「光学的整合性技術」や、左右の鏡への反射像の再現技術を用いることで、影と反射像も再現している。

　結果的に、「プロジェクターによって、空中像の下に影を表示することや、反射像の映像表示によって、実在感を高めることで、バーチャルキャラクターが鏡の内外に連続的に移動できる状況を再現できる」という。

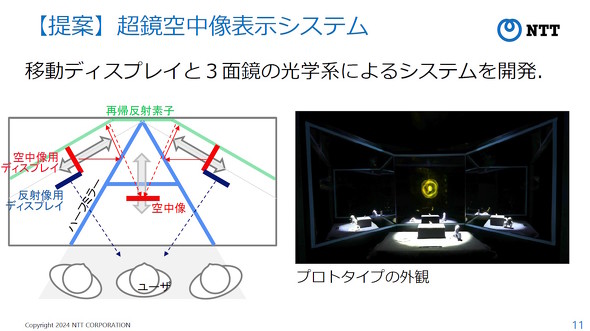

超鏡空中像表示システムは、移動ディスプレイや三面鏡などを組み合わせることで鏡の中と外を行き来するような映像投影できるようになった

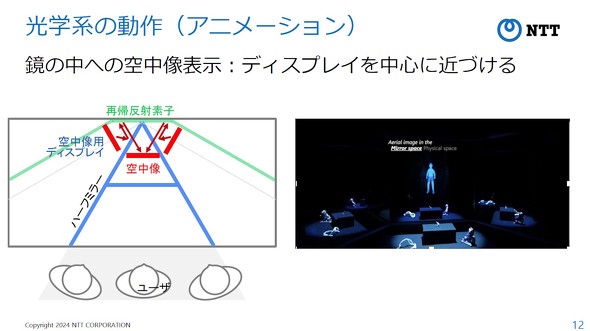

鏡の“中”に映像を投影する場合は、ディスプレイを装置の中心に近づける

鏡の“外”に映像を投影する場合は、ディスプレイを装置の中心から遠ざける

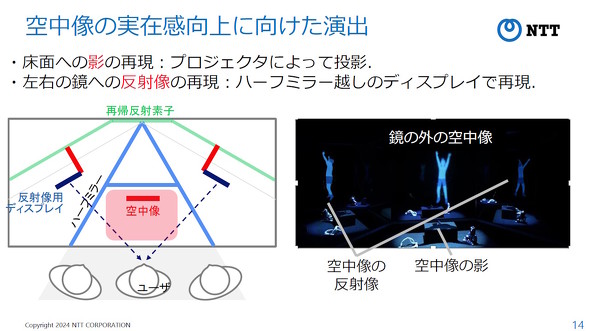

プロジェクターを使った影の表現や、反射用ディスプレイを使った反射表現も可能だ

　巻口氏によると、研究の過程で「鏡の中と外の両方にデジタル情報を表示した際に、操作が共通動作になる新たなインタラクション手法が必要だと考えた」という。

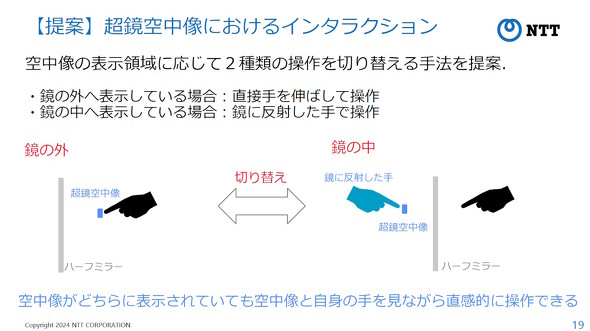

　そこで、空中像の表示領域に応じて、2種類の操作体系を切り替える手法を考案し、本システムに取り入れた。鏡の外に表示している場合は「直接手を伸ばして操作」し、鏡の中に表示している場合には「鏡に反射した手で操作」とすることで、空中像が鏡の中と外のどちらに表示されていても、空中像と自身の手を見ながら直感的に操作ができるようにしている。

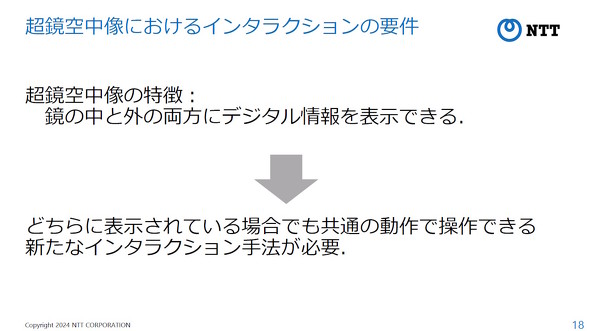

鏡の中と外、どちらに映像を表示している場合でも共通の操作となるように工夫を凝らす必要があると考えた

　なお、超鏡空中像表示システムで使用するコンテンツは「背景が黒で、被写体だけが表示される映像」という条件がある。そのため、実写の映像を利用する場合には、クロマキーを使うなど、背景を取り除く必要がある。CGを使う場合も、背景を除去する作業が必要だ。

今後の展開

　超鏡空中像表示システムは「技術的には完成の水準に達している」といい、今後は実装するパートナーを募り、コンテンツや演出について検討していくことになる。スケジュールはパートナーとの話し合い次第だが、2025年度中に試験運用の開始や、実用化に向けた動きを開始したいとのことだ。

　巻口氏は、本システムを通して実現したいことを以下のように語った。

　（超鏡空中像表示システムが）目指しているのは、デジタル情報を日常生活の中に自由に表示することだ。情報アクセスの自由度を向上させ、情報リテラシーによらない活用を可能にすることを目指している。これにより、幅広い年齢層において「情報へのアクセス」と「情報の取得機会増加」を図れる。

　また、生活のあらゆる場所にデジタル情報を表示し、一緒に過ごすことができる「バーチャルエージェント」の実現も可能になる。
