NVIDIAがデータセンター向けGPU「NVIDIA H100」を発表 新アーキテクチャ「Hopper」を採用：2022年第3四半期に提供開始

[井上翔，ITmedia]

　NVIDIAは3月22日（米国太平洋時間）、データセンター向けの新型GPU「NVIDIA H100」を発表した。同GPUを搭載する同社製の深層学習システム「NVIDIA DGX H100」や各社のサーバは2022年第3四半期（7〜9月）に発売される予定だ。

NVIDIA H100（SMX5ボード版）

新GPUアーキテクチャ「Hopper」

　NVIDIA H100では、新しいGPUアーキテクチャ「Hopper（ホッパー）」を採用している。この名前はコンピューター科学者の故グレース・ホッパー氏にちなんでおり、現行のAmpere（アンペア）アーキテクチャの後継に位置付けられている。

　Hopperアーキテクチャの主な特徴は以下の通りだ。なお「旧世代」は「NVIDIA A100」のことを指す。

• TSMCの4nmプロセスで製造
• 800億個のトランジスタを搭載
• Tensorコア（機械学習処理用コア）は第4世代に
  • 旧世代比で最大6倍の演算能力を発揮
• PCI Express 5.0接続に対応
  • NVLinkも第4世代に移行（詳しくは後述）
• 新しい「Transformer Engine」を搭載
  • 新しいTensorコアとソフトウェアの組み合わせで、自然言語モデルの学習を高速化
  • 演算内容に応じて浮動小数点演算の精度を8bit（FP8）と16bit（FP16）との間で動的に切り替え
  • 旧世代比で最大6倍のパフォーマンス改善
• MIG（マルチインスタンスGPU）は第2世代に
  • 最大7基の仮想GPUを構築可能（旧世代と同様）
  • 旧世代比で仮想GPU1基当たりのパフォーマンスは最大3倍、メモリ帯域は最大2倍に
  • ハードウェアとハイパーバイザーを使ったセキュリティを確保
• HBM3（第3世代広帯域メモリ）に対応
  • メモリ帯域幅は最大毎秒3TB（旧世代比で1.5倍）

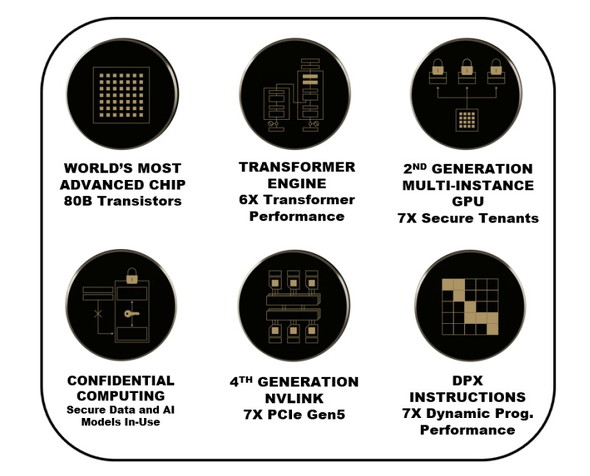

Hopperアーキテクチャの概要

フォームファクターによって微妙に性能差あり

　NVIDIA N100には、同社オリジナルの「SMX5ボード」と、PCベースのサーバなどで汎用（はんよう）的に使える「PCI Expressボード」の2種類のフォームファクターが用意される。搭載するGPUチップはいずれも「NVIDIA GH100」というものだが、微妙にスペックが異なる部分がある。

• GH100（オリジナル）の主なスペック
  • SM（ストリーミングマルチプロセッサ）：最大144基
  • Tensorコア：SM1基当たり4基（最大582基）
  • CUDAコア（並列計算用コア）：SM1基当たり128基（最大1万8432基）
  • グラフィックスメモリ：HBM2eまたはHBM3規格（最大6スタック）
  • メモリコントローラー：512bit／最大12基
  • L2キャッシュ：最大60MB
• SMX5ボードに搭載されるGH100の主なスペック
  • SM：132基
  • Tensorコア：528基
  • CUDAコア：1万6896基
  • グラフィックスメモリ：80GB（HBM3規格、5スタック）
  • メモリコントローラー：512bit／10基（帯域幅は最大毎秒3TB予定）
  • L2キャッシュ：50MB
  • NVLinkの通信速度：最大毎秒900GB（片方向では毎秒450GB）
  • TDP（熱設計電力）：700W
• PCI Express 5.0ボードに搭載されるGH100の主なスペック
  • SM：114基
  • Tensorコア：456基
  • CUDAコア（並列計算用コア）：1万6896基
  • グラフィックスメモリ：80GB（HBM2e規格5スタック）
  • メモリコントローラー：512bit／10基（帯域幅は最大毎秒2TB予定）
  • L2キャッシュ：50MB
  • NVLinkの通信速度：最大毎秒600GB（片方向では毎秒300GB）
  • TDP：350W

　なお、用途が用途だけに、上記のうちグラフィックスの外部出力に直接利用できるリソースはごくわずかとなっている（※1）。

（※1）全構成共にTPC（テクスチャ処理クラスタ）のうち2基（SM換算で4基）のみとなる

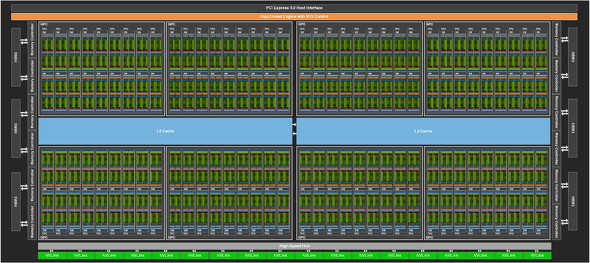

GH100チップ（オリジナルスペック）の構造図

GH100チップにおけるSMの構成図

NVIDIA H100は、PCI Expressボード形態でも提供される（画像は派生モデルでネットワークアダプターを統合した「NVIDIA H100 CNX」）

　Tensorコアを併用した場合の主な演算スペック（予定値）は以下の通りだ（前段の数字はSMXボード、後段の数字はPCI Expressボード）。

• FP64：60兆FLOPS／48兆FLOPS
• FP16（※2）：1000兆FLOPS／800兆FLOPS
• FP8（※2）：2000兆FLOPS／1600兆FLOPS
• TF32（※2）：500兆FLOPS／400兆FLOPS
• BF16（※2）：1000兆FLOPS／800兆FLOPS

（※2）スパース性（疎な行列の整理）を利用した場合、実効演算速度はこの2倍となる

　一部の演算では、「1兆＝T（テラ）」を超える「1000兆＝P（ペタ）」FLOPSを実現している。

NVIDIA N100の演算能力（予定値）

第4世代NVLinkは最大256基の連結に対応

　先述の通り、NVIDIA H100は第4世代NVLinkに対応している。この新しいNVLinkでは直結できるGPUが最大8基であることに変わりはないが、帯域幅が最大毎秒900GB（双方向時）に高速化されている。

　さらに、新世代では「NVLink Network interconnect」という機能が新たに追加されており、オプションのラックシステム「NVLink Switch」を利用することで最大256基のGPUをNVLinkを介して連携動作できるようになった。旧世代の「NVIDIA HDR Quantum InfiniBand」を使った連携と比べると帯域幅は9倍（双方向時）になるという。

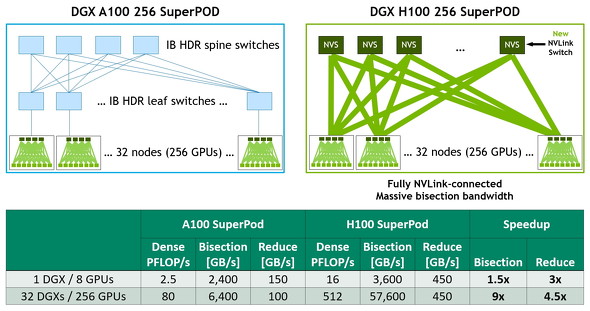

第4世代NVLinkでは、NVLink Switchを別途用意することで最大256基のGPUをNVLinkを介して連携させられるようになった。従来のHDR Quantum InfiniBandを介した連携と比べると、帯域幅は9倍になる

自社製の「NVIDIA DGX」もモデルチェンジ

　NVIDIA H100の登場に合わせて、NVIDIAは2022年後半に、自社製の深層学習用サーバ「NVIDIA DGX H100」を発売する。主なスペックは以下の通りだ。

• CPU：x86アーキテクチャ×2（詳細は明記なし）
• GPU：NVIDIA H100×8（グラフィックスメモリは合計640GB）
  • FP8演算の性能は最大3京2000兆FLOPS
• メインメモリ：2TB
• ストレージ：1.9TB SSD×2（OS用）＋3.84TB SSD×8（データ用）
• OS：DGX OS（Ubuntuベース）
  • 通常のUbuntu、またはRedHat Enterpriseにも対応（別途追加ソフトウェアが必要）

　加えて、同社は複数台のDGX H100をNVLink Switchで連結した「NVIDIA DGX POD」「NVIDIA DGX SuperPOD」も発売する。DGX H100向けNVIDIA DGX SuperPODでは、最大で32台のDGX H100を搭載可能で、この場合は256基のGPUを連係動作させられることになる。32台を連携させた場合、FP8演算の能力は最大約1000京FLOPSとなり、「1000京＝E（エクサ）」レベルとなる。

NVIDIA DGX H100（単体）のイメージ

　その他、NVIDIA H100を搭載するサーバは以下のメーカーからも登場する予定だ。

• Atos
• BOXX Technologies
• Cisco
• Dell Technologies
• 富士通
• GIGABYTE
• H3C
• Hewlett Packard Enterprise
• Inspur
• Lenovo
• Nettrix
• Supermicro
