GPUコアは「Xe2アーキテクチャ」に

　Core Ultra 200VプロセッサのGPUコアは、アーキテクチャが「Xe2」（開発コード名：Battlemage）に刷新された。Xeコアの数はモデルによって異なり、7基の「Intel Arc 130V GPU」と8基の「Intel Arc 140V GPU」の2種類が用意されている。

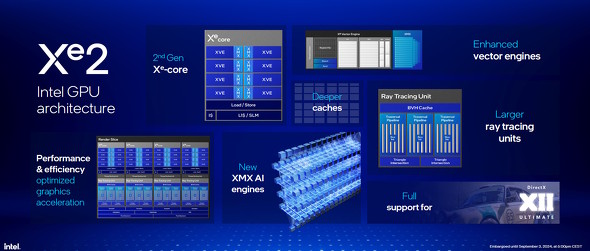

Xe2アーキテクチャは、単体GPUよりも先にCore Ultra 200Vプロセッサの内蔵GPUとして採用されることになった。もっとも、Xe2アーキテクチャを使った単体GPUが登場するかどうかは、現状では不透明な情勢だ

　Intel Arcシリーズ（Xe／Xe2アーキテクチャ）のGPUは、「Xeコア」と呼ばれるGPUコアが、複数基のベクトル演算エンジン「XVE（Xe Vector Engine）」を内包する構成となっている。上位モデルに搭載されるArc 140VではXeコア（SIMD16）は8基なので、XVEは計128基搭載されていることになる。

　Core Ultra 9 288Vの場合、Arc 140Vは最大2.05GHzで駆動する。当初の筆者の予想よりも随分と高いクロックで、興味深い。ここから理論性能を計算すると、以下の通りとなる。

8（Xeコア）×8（XVE）×16（SIMD16演算）×2FLOPS（積和算）×動作クロック（MHz換算）≒4.2TFLOPS

　計算で求められた約4.2TFLOPSという性能だが、据え置き型ゲーム機のGPUと比較すると「Xbox Series S」の約4TFLOPSを超え、「プレイステーション4 Pro」の約4.3TFLOPSに迫る値となる。Intel CPUの内蔵GPUというと、一昔前は「画面が出るだけ」というイメージが強かったかもしれないが、そのイメージを吹き飛ばすような高性能ぶりで、感慨深い。

　先代のXeアーキテクチャと同様に、Xe2アーキテクチャのGPUはリアルタイムのレイトレーシング処理にも対応する。

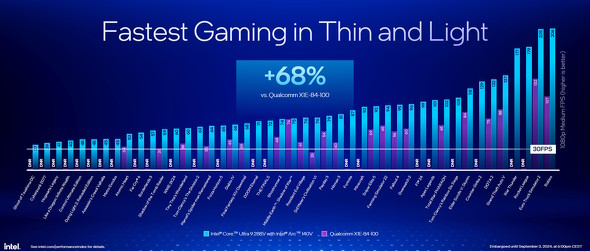

Core Ultra 9 288VとSnapdragon X Elite X1E-80-100のゲームパフォーマンスを比較。Snapdragon X Elite X1E-80-100の方は「DNR（稼働せず）」が多いが、ハロック氏は「X1E-80-100では動作しないゲームが多すぎるので、その性能比較をするのが難しいのだが……」という発言で、会場の笑いを誘っていた

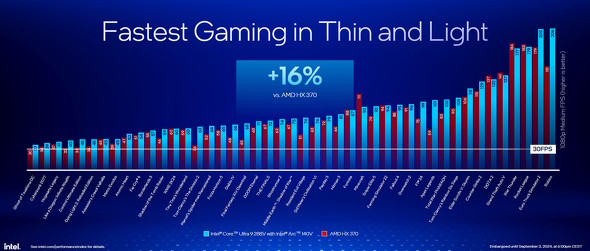

Core Ultra 9 288VとRyzen AI 9 HX 370のゲームパフォーマンスを比較。Ryzen AI 9 HX 370の内蔵GPU（Radeon 890M）のピーク理論性能は約12TFLOPSとArc 140Vを上回っているのだが、一部のゲームを除いて平均フレームレートはCore Ultra 9 288Vが勝っている（平均16％）

　Xe2アーキテクチャのGPUでは、メディアエンジン（ビデオプロセッサ）回りも進化している。H.264（MP4）やH.265（HEVC）は当然のこと、採用事例が増えているAV1のエンコード／デコードに加え、次世代コーデックである「H.266（VCC）」のデコードもサポートしている。

　また、Core Ultraプロセッサ（シリーズ1）ではなぜか省かれてしまった推論アクセラレータ「XMX（Xe Matrix Engine）」が“復活”したこともポイントだ。INT8演算時における理論性能値は、XVEによるDP4a演算と、XMXによる演算の合算で67TOPS（1秒当たり67兆回）とされている。

　

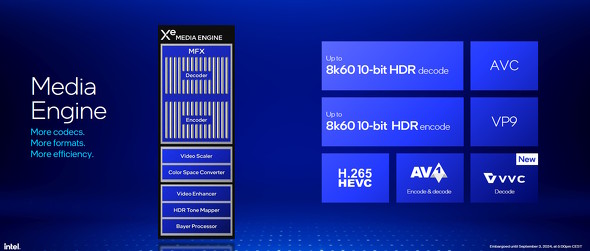

Xe2アーキテクチャではメディアエンジンも強化されている。目玉は、H.266のデコード対応だ

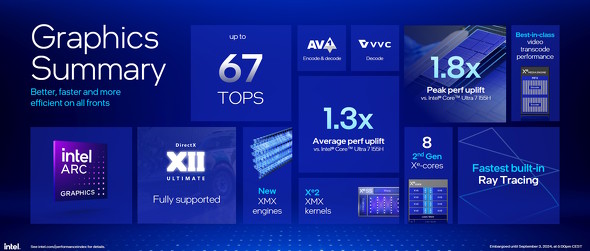

今回のXe2 GPUは、IntelのCPU内蔵GPUとしては史上最高性能となる
