「Ryzen 9 9950X3D」はゲームになると“水を得た魚”になる限界突破CPU L3キャッシュ“爆盛”の破壊力をチェック（1/4 ページ）

[迎悟，ITmedia]

　AMDの最新CPU「Ryzen 9 9900X3D」「Ryzen 9 9950X3D」が、3月14日午前11時に発売される。ボックス版（単体リテールパッケージ）の想定販売価格は、9900X3Dがは11万2800円、19950X3Dが13万2800円となる。

• →AMDの新型CPU「Ryzen 9 9900X3D／9950X3D」は米国で3月12日発売　599ドルから

　両製品共に、先行発売された「Ryzen 7 9800X3D」と同様に、第2世代「3D V-Cacheテクノロジー」を適用している。L3キャッシュを増やしただけではなく、ベースとなったCPU並みの高い動作クロックを維持できていることが特徴だという。

　Ryzen 7 9800X3Dは、特にゲーミングシーンにおいて“チート級”のパフォーマンスを発揮していた。果たして、今回登場したハイエンドモデルも同様なのだろうか。発売に先駆けて、AMDから最上位のRyzen 9 9950X3Dを借りて試してみた。

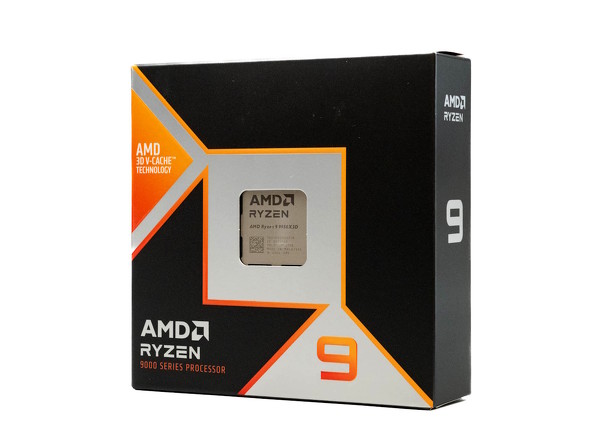

Ryzen 9 9950X3Dのパッケージ。ハイエンドの「X」シリーズとなるため、純正CPUクーラーは付属しない

Ryzen 9 9900X3D／9950X3Dの仕様を確認

　Ryzen 9 9900X3D／9950X3Dは、第2世代3D V-Cacheテクノロジーを適用することでL3キャッシュを通常のRyzen 9 9900X／9500Xから大きく増やしたモデルだ。

　第2世代3D V-Cacheテクノロジーは、追加分のL3キャッシュを「CCD（Core Complex Die）」の“下部”に積層実装することで、CCDをより効率的に冷やせるようになったのが特徴だ。言い換えると、CCDにあるCPUコアの動作クロックを高めやすくなった。

初代の3D V-Cacheテクノロジーでは追加分のL3キャッシュをCCDの上部に実装していたが、第2世代ではCCDの下部に移設された。これにより、CCDの冷却効率が高まり、結果としてCPUコアのクロックを引き上げやすくなった（画像はRyzen 7 9800X3Dの説明資料）

　両CPUの主な仕様は以下の通りだ。

• Ryzen 9 9900X3D
  • CPUコア：12基24スレッド（4.4GHz〜5.5GHz）
  • L1キャッシュ：960KB
  • L2キャッシュ：12MB
  • L3キャッシュ：128MB
  • TDP（熱設計電力）：120W
• Ryzen 9 9950X3D
  • CPUコア：16基32スレッド（4.3GHz〜5.7GHz）
  • L1キャッシュ：1280KB
  • L2キャッシュ：16MB
  • L3キャッシュ：128MB
  • TDP（熱設計電力）：170W

　参考に「3D」の付かないベースモデルのスペックも見てみよう。

• Ryzen 9 9900X
  • CPUコア：12基24スレッド（4.4GHz〜5.6GHz）
  • L1キャッシュ：960KB
  • L2キャッシュ：12MB
  • L3キャッシュ：64MB
  • TDP（熱設計電力）：120W
• Ryzen 9 9950X
  • CPUコア：16基32スレッド（4.3GHz〜5.7GHz）
  • L1キャッシュ：1280KB
  • L2キャッシュ：16MB
  • L3キャッシュ：64MB
  • TDP（熱設計電力）：170W

　ご覧の通り、Ryzen 9 9900X3D／9950X3DのL3キャッシュが2倍になっていること以外のスペックは、ベースモデルと同様だ。L3キャッシュが増えた分がどれだけパフォーマンスに影響するのか、純粋に比べやすい。

　なお、増量分のL3キャッシュは2基あるCCDのうち片方にのみ実装されている。これはRyzen 7000シリーズにおける初代3D V-Cache適用モデルと同様だ。その理由は過去の記事にもある通り、性能とコストのバランスを取った結果でもある。

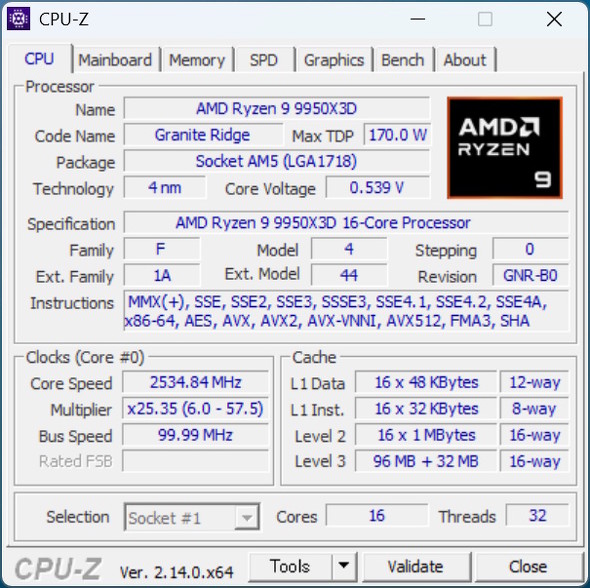

「CPU-Z」でチェックしたRyzen 9 9950X3Dの情報。L3キャッシュが「96MB＋32MB」となっていることからも分かる通り、L3キャッシュの増量分は片側のCCDに“偏って”実装されている
